产品详情

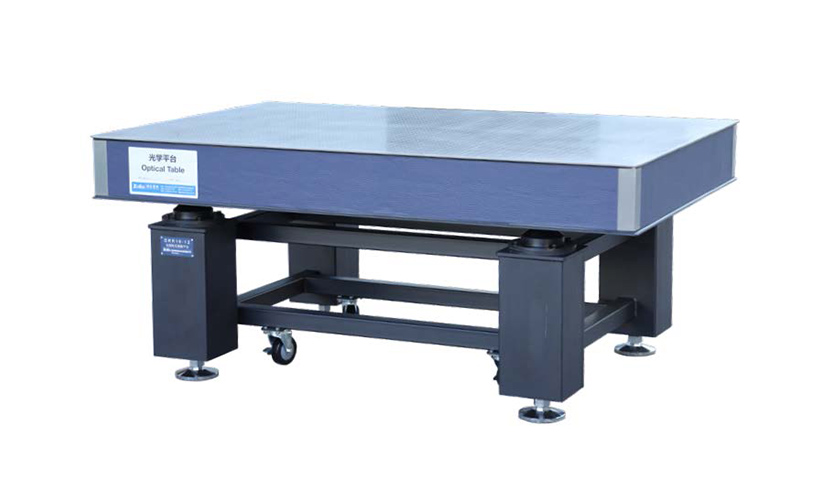

zolix卓立汉光 DRN09-06（-K）光学平台

型号：	DRN09-06（-K）
类型：	光学平台

13249819590

产品详情

zolix卓立汉光 DRN09-06（-K）光学平台

产品概述

标准双频阻尼隔振光学平台DRP系列特点：

• 标准台面上台板材料为SUS430（1Cr17 ）高导磁不锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板，台面也可选择整体材料为SUS316极弱磁不锈钢面包板。

• 采用 P 型双频阻尼隔振系统，固有频率通常小于6~15Hz。

• 表面经过亚光处理，可有效减少杂散光。

• 整体焊接支架，刚性高，稳定性好。

• 侧面为黑色铝塑板，美观、实用，四角用不锈钢板包角。

• 教学和科研可兼顾的阻尼隔振光学平台。

应用领域：

• 兼顾一定隔振要求与台面稳定的实验场景，如精密机械运动、激光相关实验、毫米波雷达、光学仪器等。

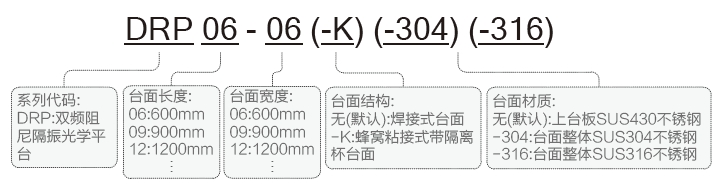

命名规则：

标准双频阻尼隔振光学平台DRP系列技术指标：
• 固有频率：＜6~15Hz，同负载和实际使用情况相关

• 平面度：0.02~0.05mm/600mm×600mm

• 台面：上台板4~6mm厚不锈钢

• 底板：下底板4~6mm厚，表面喷黑塑处理

• 台面厚度：100/200/300mm，详见选型表

• 台面加支架总高度800mm，总高度可调范围：-10~+15mm

• 孔距：25mm×25mm

• 最边缘孔距边：37.5mm

• 孔径：M6

• 重量：100mm厚台面约：120Kg/m2

200mm厚台面约：140Kg/m2

300mm厚台面约：167Kg/m2

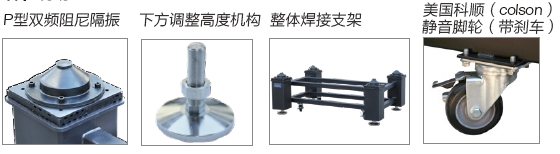

细节说明：

其它配件：

DRP系列标准双频阻尼隔振平台选型表：

产品型号	整体规格（mm）	台面厚度（mm）	台面自重（Kg）	支撑腿截面积（mm）	支架负载能力（Kg）	备注
DRP06-06（-K）	600×600×800	100	43	120×120	600	4支撑
DRP09-06（-K）	900×600×800	100	65	120×120	600	4支撑
DRP10-08（-K）	1000×800×800	100	96	120×120	600	4支撑
DRP12-06（-K）	1200×600×800	100	86	120×120	600	4支撑
DRP12-08（-K）	1200×800×800	100	115	120×120	600	4支撑
DRP12-09（-K）	1200×900×800	100	130	120×120	600	4支撑
DRP12-12（-K）	1200×1200×800	100	173	120×120	600	4支撑
DRP15-09（-K）	1500×900×800	200	189	200×200	1300	4支撑
DRP15-10（-K）	1500×1000×800	200	210	200×200	1300	4支撑
DRP15-12（-K）	1500×1200×800	200	252	200×200	1300	4支撑
DRP15-15（-K）	1500×1500×800	200	315	200×200	1300	4支撑
DRP18-09（-K）	1800×900×800	200	227	200×200	1300	4支撑
DRP18-10（-K）	1800×1000×800	200	252	200×200	1300	4支撑
DRP18-12（-K）	1800×1200×800	200	302	200×200	1300	4支撑
DRP18-15（-K）	1800×1500×800	200	378	200×200	1300	4支撑
DRP20-10（-K）	2000×1000×800	200	280	200×200	1300	4支撑
DRP20-12（-K）	2000×1200×800	200	336	200×200	1300	4支撑
DRP20-15（-K）	2000×1500×800	200	420	200×200	1300	4支撑
DRP24-12（-K）	2400×1200×800	200	403	200×200	1300	4支撑
DRP24-15（-K）	2400×1500×800	200	504	200×200	1300	4支撑
DRP24-18	2400×1800×800	200	605	200×200	1300	4支撑
DRP30-12（-K）	3000×1200×800	300	601	200×200	1950	6支撑
DRP30-15（-K）	3000×1500×800	300	752	200×200	1950	6支撑
DRP30-18	3000×1800×800	300	902	200×200	1950	6支撑
DRP30-20	3000×2000×800	300	1002	200×200	1950	6支撑
DRP35-12	3500×1200×800	300	701	200×200	1950	6支撑
DRP35-15	3500×1500×800	300	877	200×200	1950	6支撑
DRP35-18	3500×1800×800	300	1052	200×200	1950	6支撑
DRP35-20	3500×2000×800	300	1169	200×200	1950	6支撑
DRP40-12	4000×1200×800	300	802	200×200	1950	6支撑
DRP40-15	4000×1500×800	300	1002	200×200	1950	6支撑
DRP40-18	4000×1800×800	300	1202	200×200	1950	6支撑
DRP40-20	4000×2000×800	300	1336	200×200	1950	6支撑
DRP45-15	4500×1500×800	300	1127	200×200	1950	6支撑

注：产品型号不带（-K），表示无蜂窝粘接式带隔离杯台面可选。

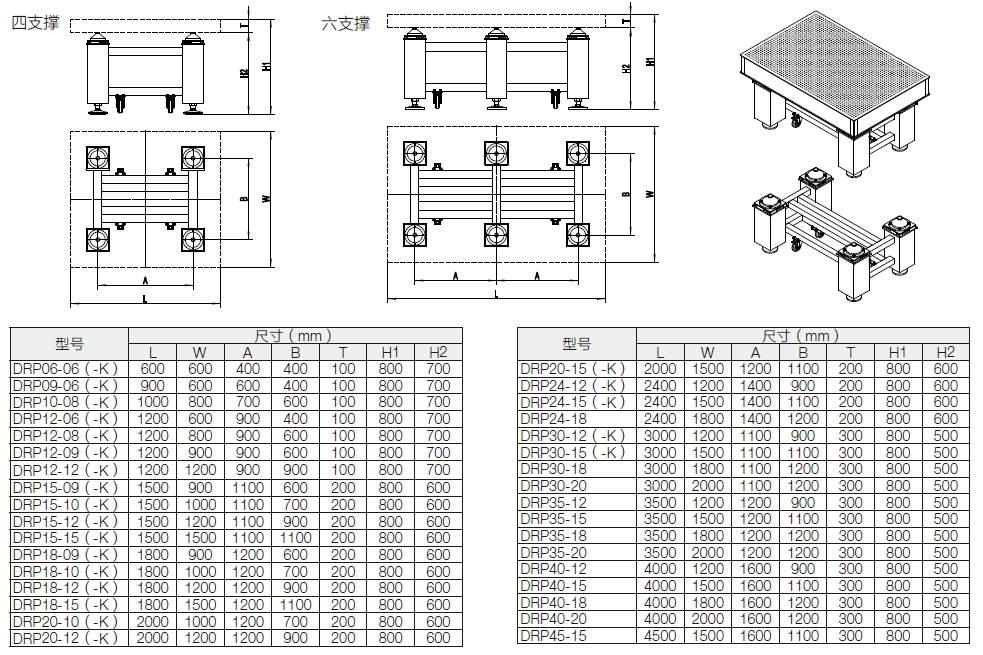

尺寸图
