zolix卓立汉光 DRB06-06（-K）光学平台

型号：	DRB06-06（-K）
类型：	光学平台

13249819590

产品详情

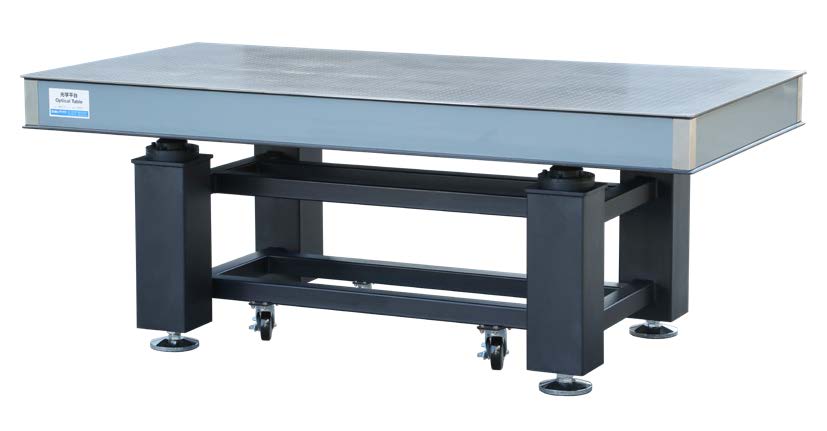

zolix卓立汉光 DRB06-06（-K）光学平台

产品概述

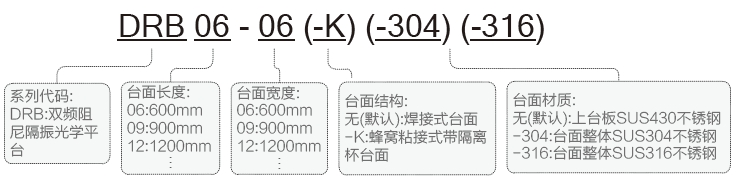

命名规则

DRB系列薄型双频阻尼隔振光学平台特点：
• 标准台面上台板材料为SUS430（1Cr17）高导磁不锈钢，台面也可选择整体材料为SUS304弱磁不锈钢面包板，台面也可选择整体材料为SUS316极弱磁不锈钢面包板。

• 采用 B 型双频阻尼隔振系统，固有频率通常小于7~20Hz。

• 表面经过亚光处理，可有效减少杂散光。

• 整体焊接支架，刚性高，稳定性好。

• 侧面为灰色铝塑板，美观、实用，四角用不锈钢板包角。

• 高性价比的阻尼隔振光学平台。

应用领域：

• 兼顾较低隔振要求与台面稳定的实验场景，如简单光学实验，放置较低精度光学仪器。

技术指标：
• 固有频率：＜7~20Hz，同负载和实际使用情况相关

• 平面度：0.1mm/600mm×600mm

• 台面：上台板4~6mm厚不锈钢

• 底板：下底板4~6mm厚，表面喷黑塑处理

• 台面厚度：50/100/150/200mm，详见选型表

• 台面加支架总高度800mm，总高度可调范围：-10~+15mm

• 孔距：25mm×25mm

• 最边缘孔距边：37.5mm

• 孔径：M6

• 重量：50mm厚台面约：110Kg/m2

100mm厚台面约：120Kg/m2

150mm厚台面约：130Kg/m2

200mm厚台面约：140Kg/m2

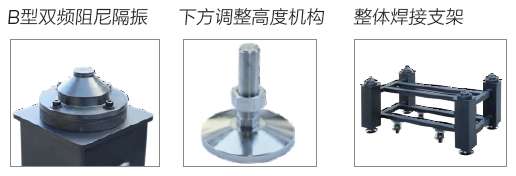

细节说明：

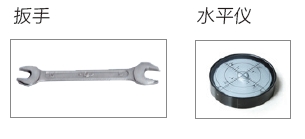

其它配件：

DRB系列薄型双频阻尼隔振光学平台选型表：

产品型号	整体规格（mm）	台面厚度（mm）	台面自重（Kg）	支撑腿截面积（mm）	支架负载能力（Kg）	备注
DRB06-06（-K）	600×600×800	50	40	80×80	500	4支撑
DRB09-06（-K）	900×600×800	50	59	80×80	500	4支撑
DRB10-08（-K）	1000×800×800	50	88	80×80	500	4支撑
DRB12-06（-K）	1200×600×800	50	79	80×80	500	4支撑
DRB12-08（-K）	1200×800×800	50	106	80×80	500	4支撑
DRB12-09（-K）	1200×900×800	50	119	80×80	500	4支撑
DRB12-12（-K）	1200×1200×800	50	158	80×80	500	4支撑
DRB15-09（-K）	1500×900×800	100	162	120×120	800	4支撑
DRB15-10（-K）	1500×1000×800	100	180	120×120	800	4支撑
DRB15-12（-K）	1500×1200×800	100	216	120×120	800	4支撑
DRB15-15（-K）	1500×1500×800	100	270	120×120	800	4支撑
DRB18-09（-K）	1800×900×800	100	194	120×120	800	4支撑
DRB18-10（-K）	1800×1000×800	100	216	120×120	800	4支撑
DRB18-12（-K）	1800×1200×800	100	259	120×120	800	4支撑
DRB18-15（-K）	1800×1500×800	100	324	120×120	800	4支撑
DRB20-10（-K）	2000×1000×800	150	260	160×160	1000	4支撑
DRB20-12（-K）	2000×1200×800	150	312	160×160	1000	4支撑
DRB20-15（-K）	2000×1500×800	150	390	160×160	1000	4支撑
DRB24-12（-K）	2400×1200×800	150	374	160×160	1000	4支撑
DRB24-15（-K）	2400×1500×800	150	468	160×160	1000	4支撑
DRB24-18	2400×1800×800	150	562	160×160	1000	4支撑
DRB30-12（-K）	3000×1200×800	200	504	160×160	1500	6支撑
DRB30-15（-K）	3000×1500×800	200	630	160×160	1500	6支撑
DRB35-12	3500×1200×800	200	588	160×160	1500	6支撑
DRB35-15	3500×1500×800	200	735	160×160	1500	6支撑

注：产品型号不带（-K），表示无蜂窝粘接式带隔离杯台面可选。

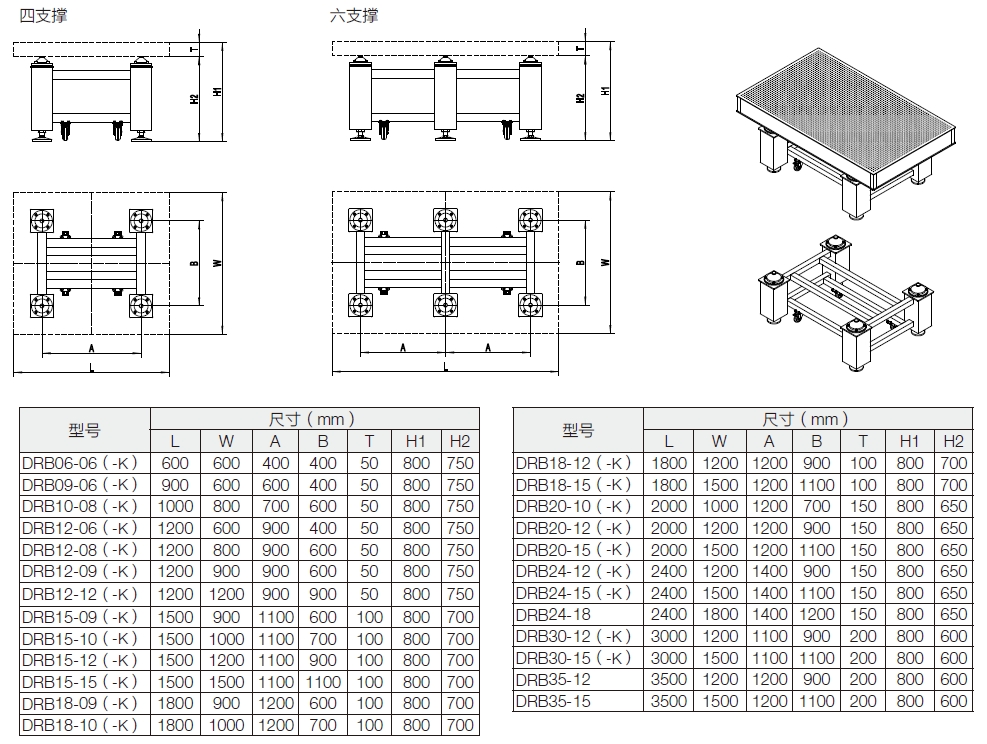

尺寸图
