zolix卓立汉光 NCM20 V型调整架

型号：	NCM20
类型：	调整架

13249819590

产品详情

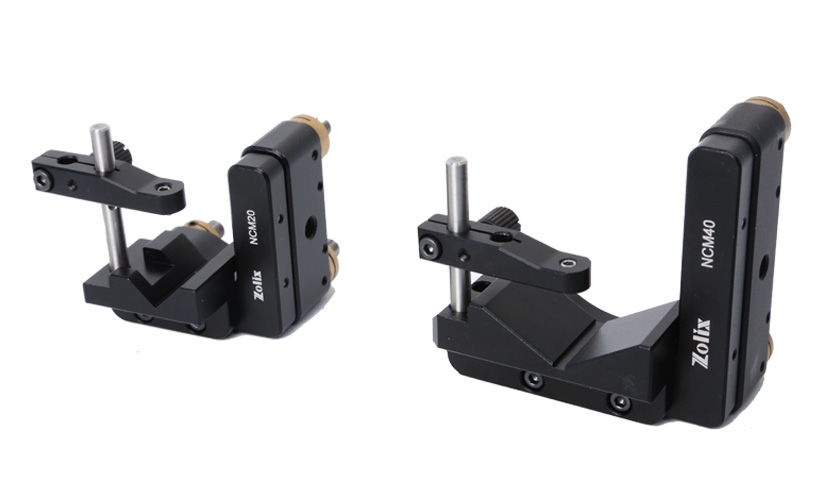

zolix卓立汉光 NCM20 V型调整架

V型调整架NCM系列说明：

NCM 系列是是卓立汉光开发的用于装夹各类圆柱型光学器件的专用调整架，是卓立汉光“N 系列”新型调整架中的一个系列产品。

特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 先进结构：
①螺纹副承顶面采用特殊材料和制造工艺，保证调整时灵敏、稳定
②四拉簧设计增大了拉力，同时使拉力分布更加均匀，结构更加稳定
③采用压臂和V型槽的装夹结构，保持3点接触稳定可靠
④窄缝式压紧锁紧结构，具有可靠的夹紧力
• 高灵敏度：采用3个0.2mm螺距的超细牙螺纹副进行三维调节，具有更高的灵敏度
• 双重调整：螺纹副后端带内六角调整孔，可用标配调整手轮调整，也可以用内六角扳手调整，进一步放大旋转半径，提高调整灵敏度
• 通用性强：
①可夹持多种规格的圆柱型光学器件，直径范围φ6~φ40mm
②通用安装孔，M4（从上方）、M6（从下方）螺钉均可安装

V型调整架NCM系列选型表：

型号	NCM20	NCM40
装卡直径(mm)	φ6~φ20	φ10~φ40
调整角度(°)	±3
光轴(Z轴)行程(mm)	MAX6
螺纹副旋转一周调整角度(°)	≈0.32	≈0.2
主体材质及表面处理	铝合金，黑色阳极氧化处理
总体高度(mm)	57.5	79
固定板厚度(mm)	18
V型槽宽度(mm)	15	38
拉簧数量	4
是否带锁紧	是
安装孔	M6，沉孔φ8
自重(g)	170	230

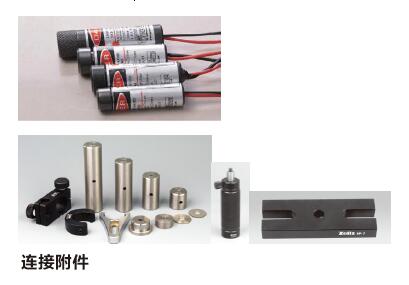

V型调整架NCM系列关联产品
