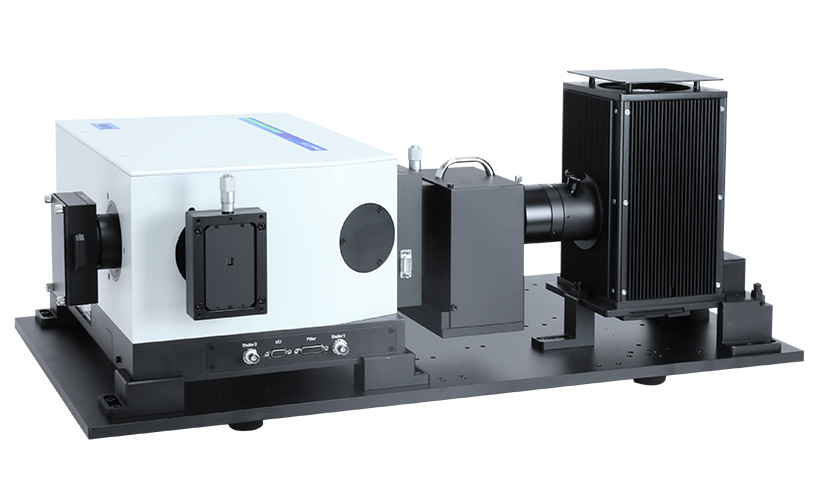

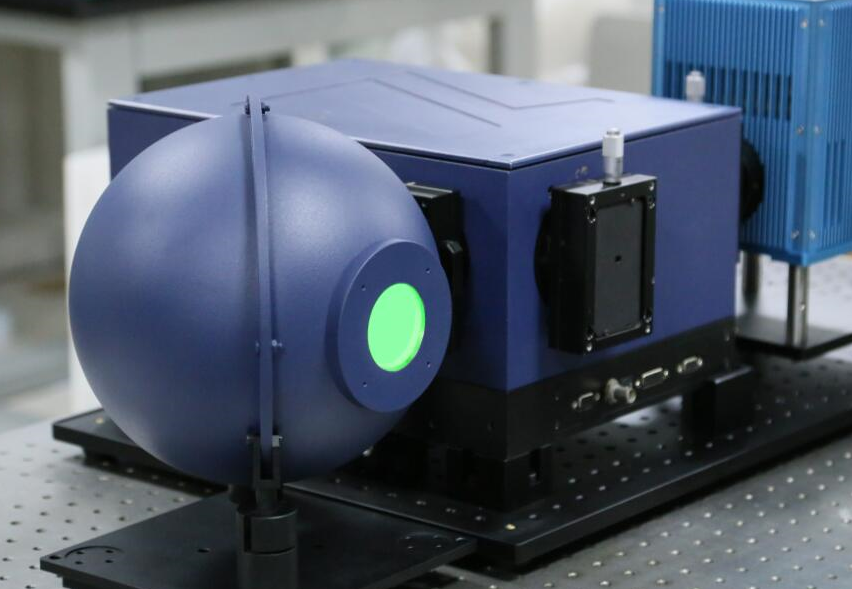

zolix卓立汉光 TLS3-X75A-G 可调单色光源
TLS 系列单色光源由本公司的影像谱王系列谱仪担当关键分光组件，具有高准确度、高分辨率、高重复精度、高稳定性、低杂
散光水平等特点，由于其以上突出的性能， TLS3 被广泛运用于CMOS、CCD 量子效率、光谱响应测量，太阳能电池量子效率
测试、探测器响应测试、荧光激发、光化学等应用领域。
TLS 系列单色光源由高稳定宽带光源和高精度单色仪组成，配合滤光片轮等附件， 使TLS 系列单色光源在稳定性、单色性等
方面有突出的表现，适用于有较高要求的应用场合。TLS 单色光源有单独的控制软件及开发控件供用户选择，方便客户进行
系统集成开发。
TLS系列可调单色光源主要特点
高稳定性、高重复精度、高分辨率
低杂散光水平
预留斩波器安装座

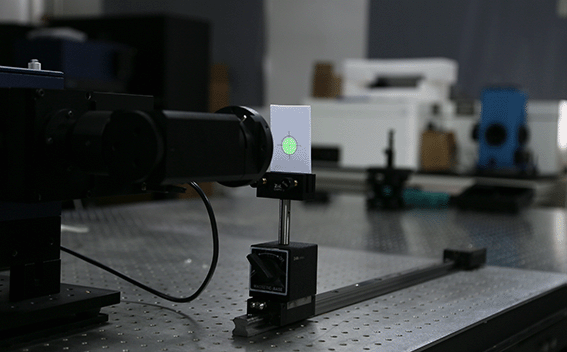

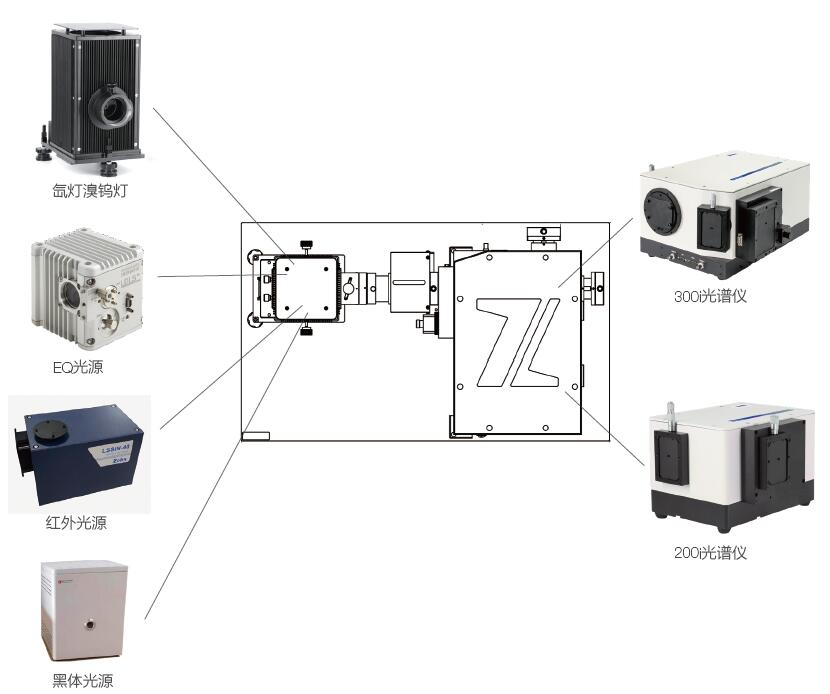

可调单色光源由复色光源与单色仪组合而成，如下图所示，复色光源耦合进入单色仪，经过单色仪的分光而形成单色光。配合
卓立汉光各种型号规格的配置，可以搭建各种类型的可调单色光源：光纤输出模式，空间输出模式，积分球输出模式等。
TLS系列可调单色光源选型表
型号
灯源
不稳定性
光谱仪焦距
单色光光谱范围
光栅
使用范围
带宽
波长准确性
波长重复性
TLS3-X75A-G
75W氙灯
1%
320mm
200-2000nm
光栅1
200-600nm
0.08-6.5nm
±0.2nm
0.025nm
光栅2
350-1000nm
0.16-14.5nm
±0.4nm
0.05nm
光栅3
800-2000nm
TLS3-X150A-G
150W氙灯
250-2000nm
250-600nm
TLS3-X150AU-G
150W 紫外氙 灯
TLS3-X300P-G
300W氙灯
——
300-2000
300-600nm
TLS3-X300PU-G
300W 紫外氙 灯
TLS3-X500A-G
500W氙灯
TLS3-EQ77-G
EQ77光源
TLS3-EQ99-G
EQ99光源
TLS3-T150A-G
150W溴钨灯
400-2400nm
400-1000nm
800-2400nm
TLS3-T250A-G
250W溴钨灯
350-2400nm
TLS3-SiN40-G
40W 红外光 源
1.1-12um
1.1-4um
2.4-60nm
2.5-8um
6-12um
2.8-120nm
TLS2-X75A-G
200mm
200-1000nm
0.15-10nm
0.1nm
0.3-23nm
0.2nm
TLS2-X150A-G
250-1000nm
TLS2-X150AU-G
150W紫外氙灯
TLS2-X300P-G
300-1000nm
TLS2-X300PU-G
300W紫外氙灯
TLS2-X500A-G
TLS2-EQ77-G
TLS2-EQ99-G
TLS2-T150A-G
400-1100nm
TLS2-T250A-G
350-1100nm
TLS2-SiN40-G
40W红外光源
1.1-8um
3.7-100nm
注1：分辨率和带宽，是指435.8nm波长下的参数，不同波长下会有所差异；

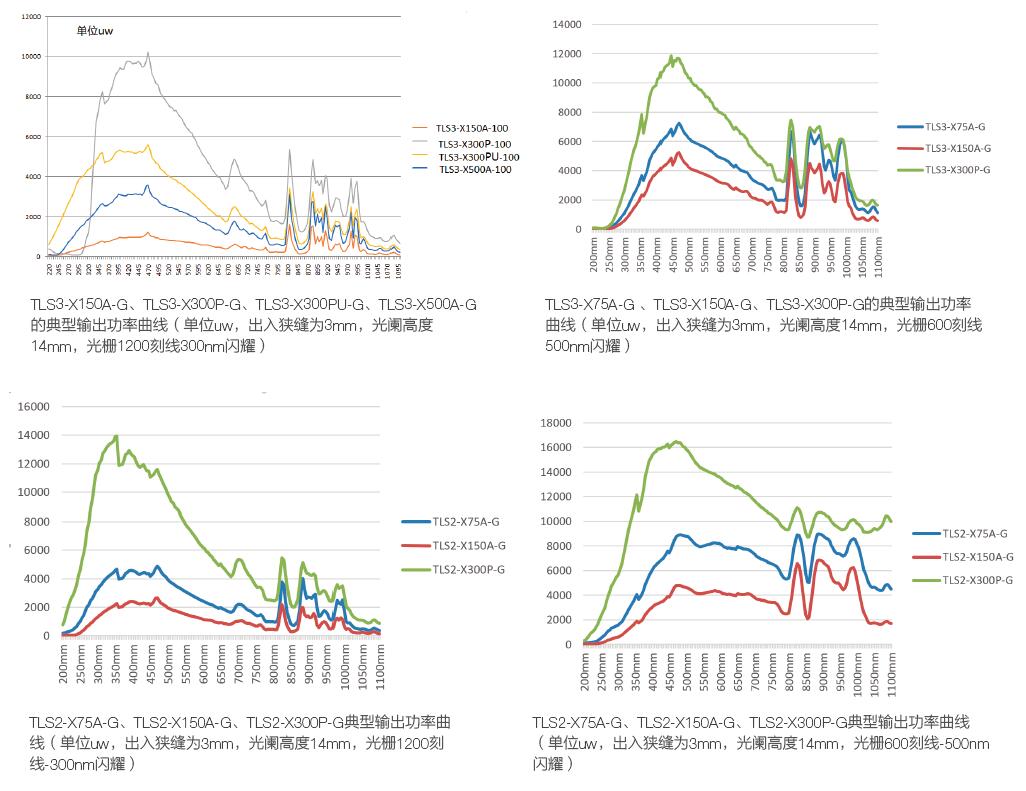

注2：光谱范围基于灯泡种类有所不同，请参考同类光源光谱辐射曲线；
注3：带宽为手动调整方式；
注4：以上型号配置了默认光栅，如果需要配置其它规格光栅，请下后缀（-N），如TLS3-X150A-N，另外选配光
栅规格型号。
可调单色光源附件
TLS 系列可调单色光源可以搭配配置各种光源附件，根据不同应用需求，将可调单色光源输出按照各种形式进行转换，
可以进行光纤输出、积分球输出，空间光输出等。

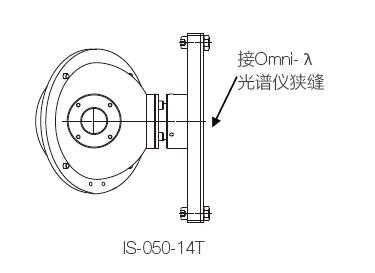

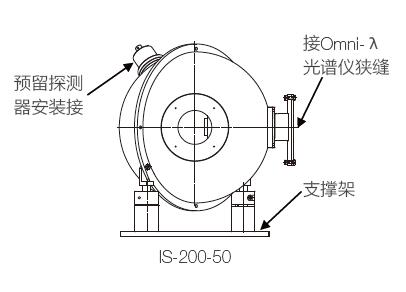

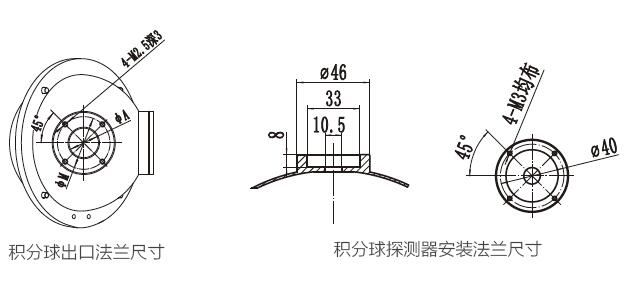

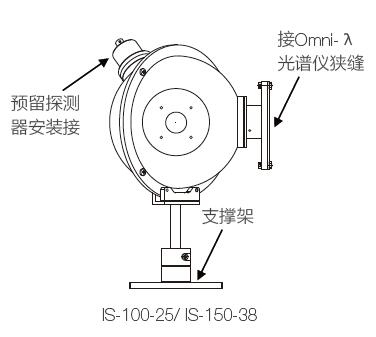

均匀光附件-积分球
提供各种规格的积分球，具有高反射率、高均匀性特点，可以满足不同的应用需求。注，积分球输出光均匀性，是在
TLS3-X150A 可调单色光源下， 波长555nm 条件下测试。以下型号为常规积分球，镀金积分球为增加后缀（-IR）型号。
积分球内径
（mm）
出光孔径A
安装孔位M
光路中心高
均匀度
IS-050-14T
50
14
25
>98%
IS-100-25
100
145-200
IS-150-38
150
38
65
155-200
IS-200-50
200
80
159-210

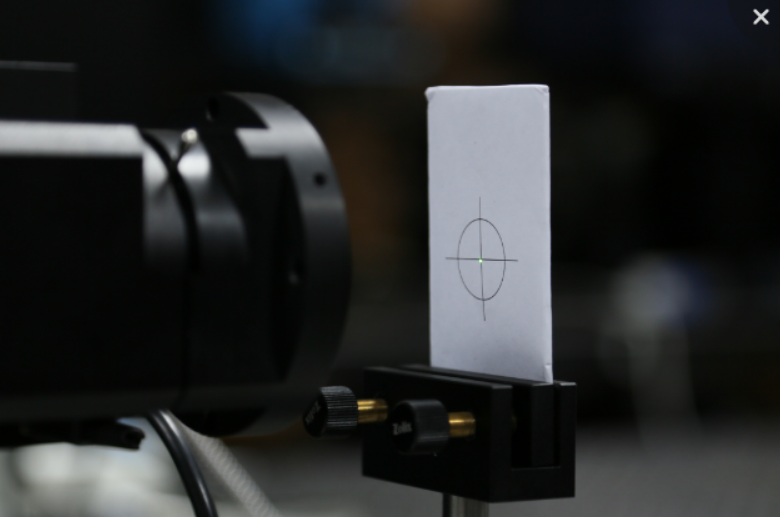

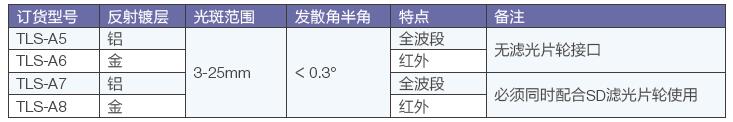

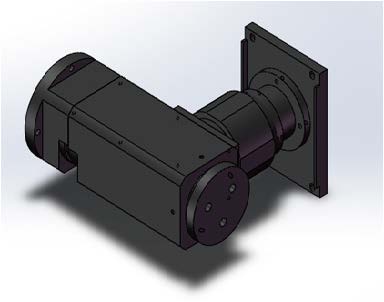

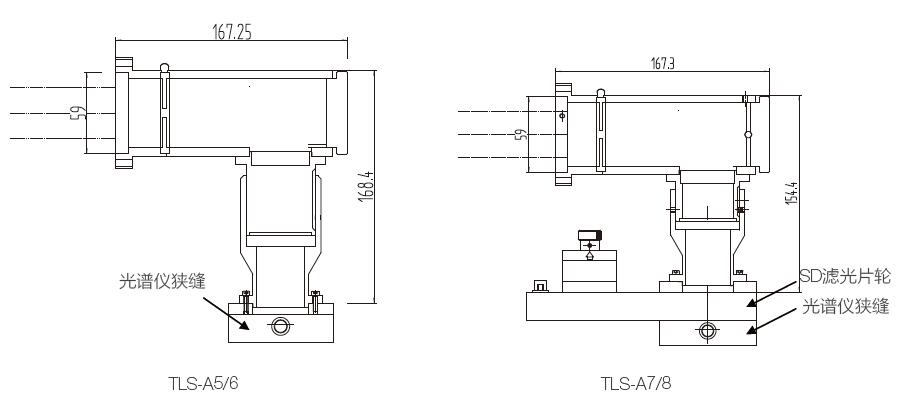

空间光输出附件
备注：建议与光谱仪的圆孔狭缝配合使用
光纤附件
BFC系列光纤适配器
BFC 系列光纤连接器主要在将FLG 系列光纤束与卓立汉光的“谱王”、“影像谱王”系列光谱仪等产品连接时使用，尽可
能充分考虑到耦合效率和使用的方便性， 有多款可供选择，同时我们也可以根据客户的特别需求进行定制。

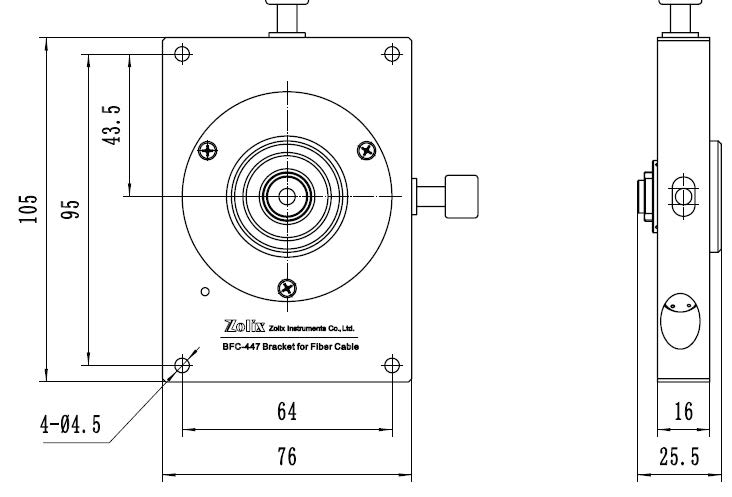

BFC-447 谱仪-光纤连接器
适用于接口为Ø0mm圆柱孔型、Ø3mm圆柱孔型、SMA905 接口型的光纤或光纤束，可对光纤或光纤束进行平面XY 的二
维调整，并可调整光纤至光谱仪狭缝的距离

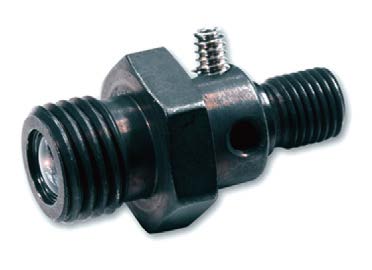

光纤准直镜：74-UV
镜片材料
紫外熔融石英
光纤接口
SMA905
镜片口径
5mm

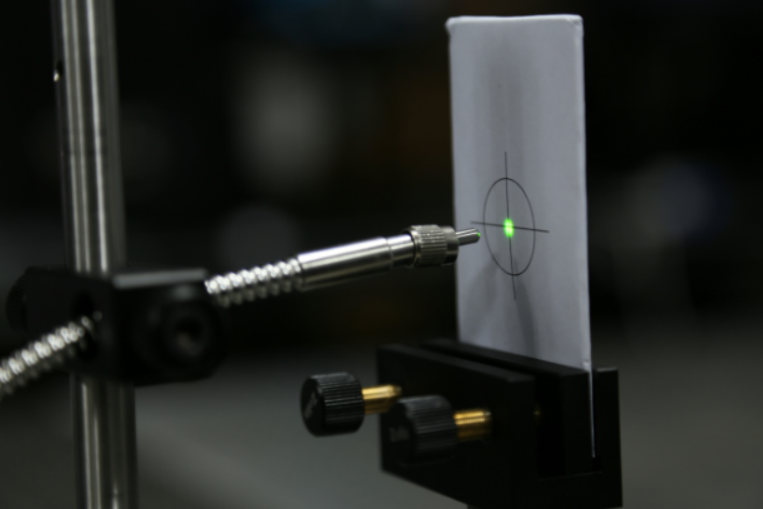

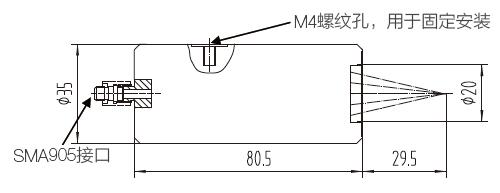

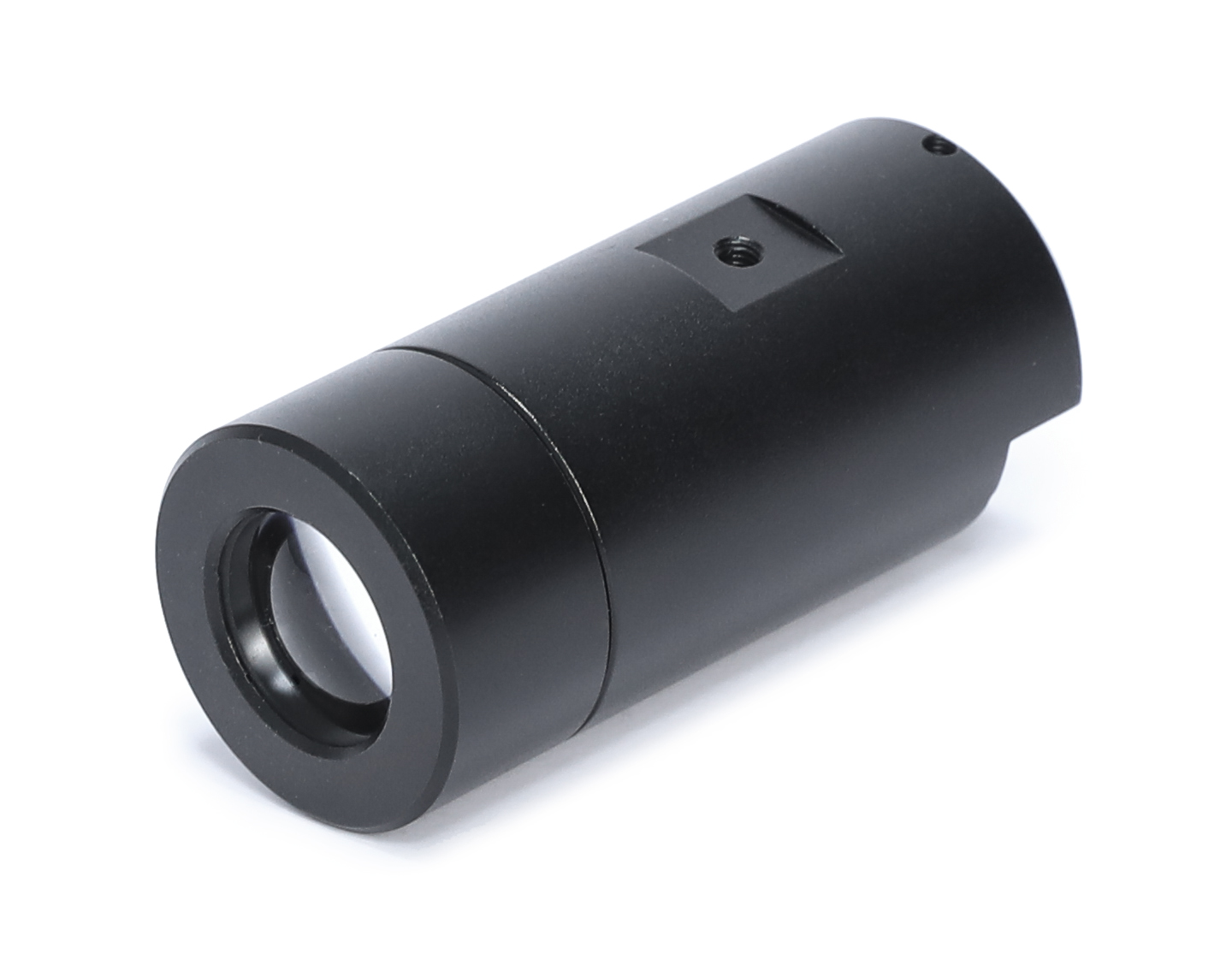

光纤会聚附件：TLS-SM905-GJ
焦点光斑尺寸
2mm
光纤束
使用波长范围(nm)
纤丝直径(μm)
纤丝根数
材料
NA
发散全角
A端
B端
FLG-401-x
200-1100
19
进口石英
0.22
25°
Ø3mm圆柱
FLG-402-x
400-2400

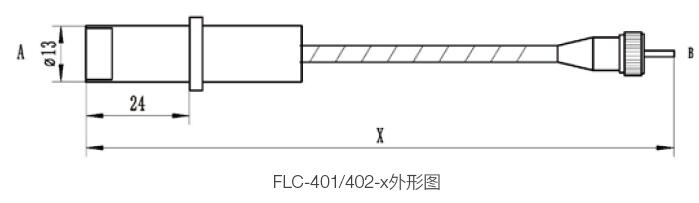

光纤束光纤外形图如下：
典型可调单色光源输出模式：

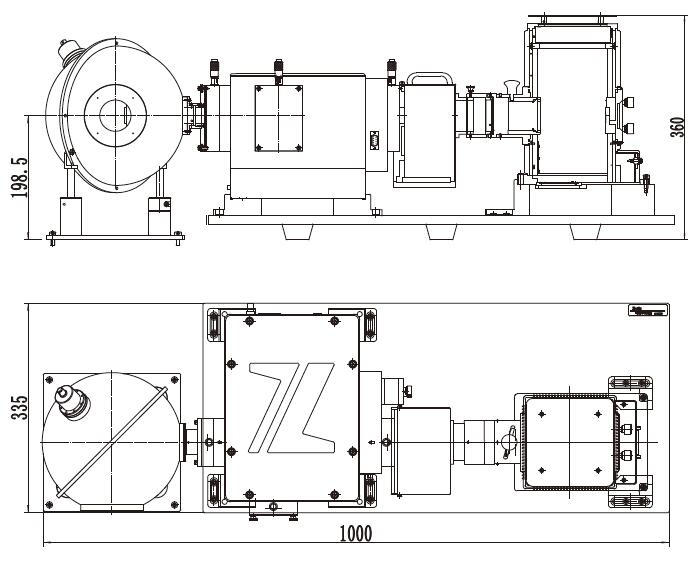

TLS2-X150A-040（TLS2-X150A配置200内径积分球输出）
