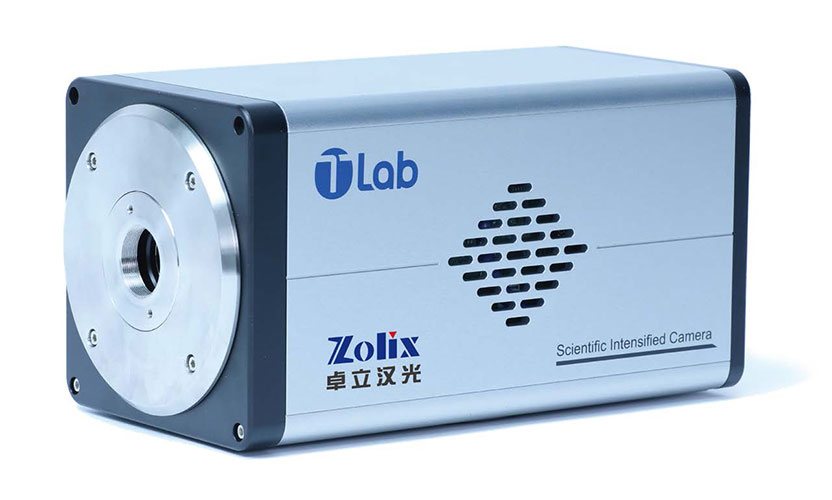

zolix卓立汉光 IsCMOS 增强型相机
产品概述
国内首推科学级制冷型超快IsCMOS 相机，采用高效超快像增强器，采用**光纤面板耦合工艺技术，配合>95% 量子效率
科研制冷型sCMOS 相机， 实现低噪声、高速、超快门控拍照。

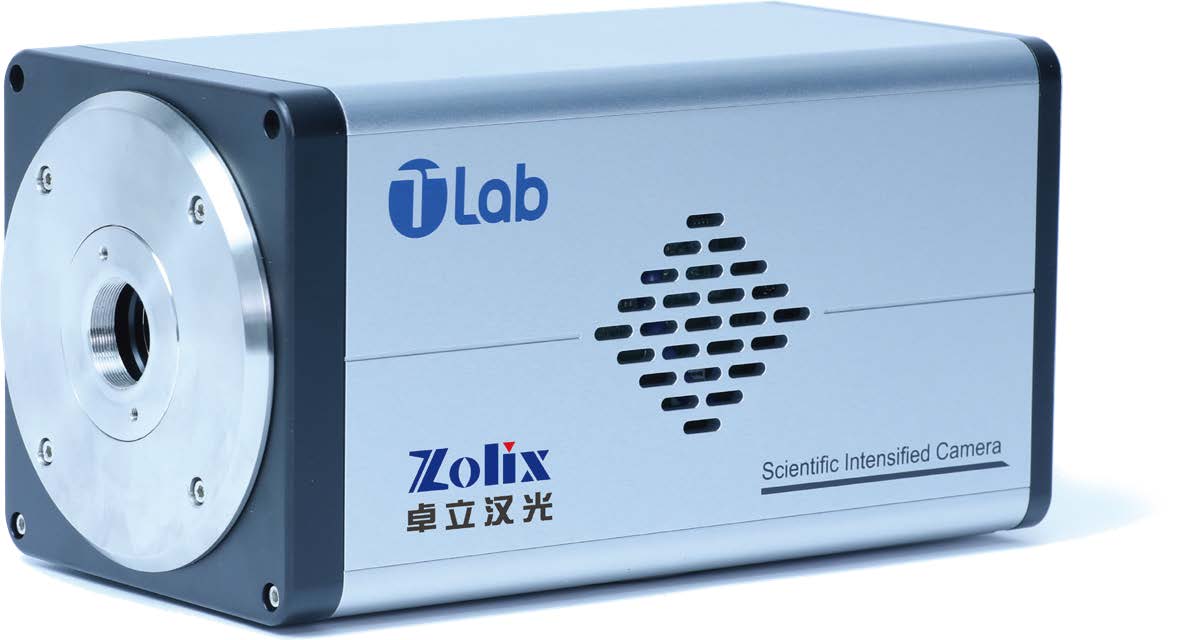

IsCMOS像增强型相机
● 科学级制冷型IsCMOS
● 18/25mm 大口径二代高效像增强器
● 光谱响应范围：S20 光阴极，200-850nm
● 光学快门： <3ns
● 延迟与门控精度：10ps
● 增强器阴极门控*高同步频率 300KHZ;
● 内置时序控制器DDG
● 耦合方式：1:1 光纤面板耦合
● sCMOS 芯片： 高分辨2048*2048阵列
● 位深： 16bit
● 制冷温度： 室温减35度
● *快帧速： 35fps.
● 专业化数据采集控制软件
独特亮点
制冷型IsCMOS
-10度芯片制冷温度，有效减低芯片暗噪声，安静读出
超快光学门宽
<3ns 阴极光学门宽，实现**测量
内置DDG
内置精度<10ps 门控与延迟控制发射器，方便随心控制
高效光纤锥耦合
1:1 高效光纤锥耦合增强器与相机，高通光量
高分辨率读出
400万像素高分辨率图像读出，不忽略细节
16bit, 95% QE
高动态范围，高量子效率，不留缺憾
IOC 模式
>300kHZ阴极快门同步频率，IOC 芯片累积模式下提升信噪比
专业化软件
采集控制，数据处理专业化界面，简单 快捷

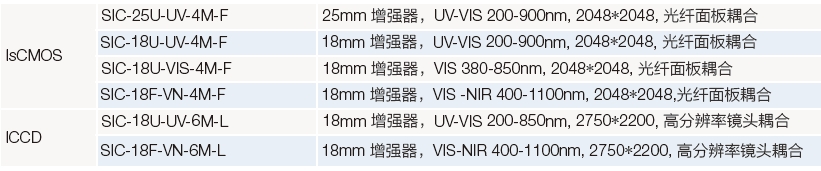

常见型号列表：
技术参数
sCMOS相机
像素阵列
2048*2048
阵面尺寸
13.3*13.3mm
像素大小
6.5um*6.5um
传感器类型
背照式sCMOS
量子效率
>95% @600nm
读出噪声
CMS: 1.1e-(Median) / 1.2e-(RMS)
暗电流
0.15e- / pixel / s@-15℃
曝光时间
1ms-10s
位深
16bit
数字接口
UBS3.0
像增强器MCP

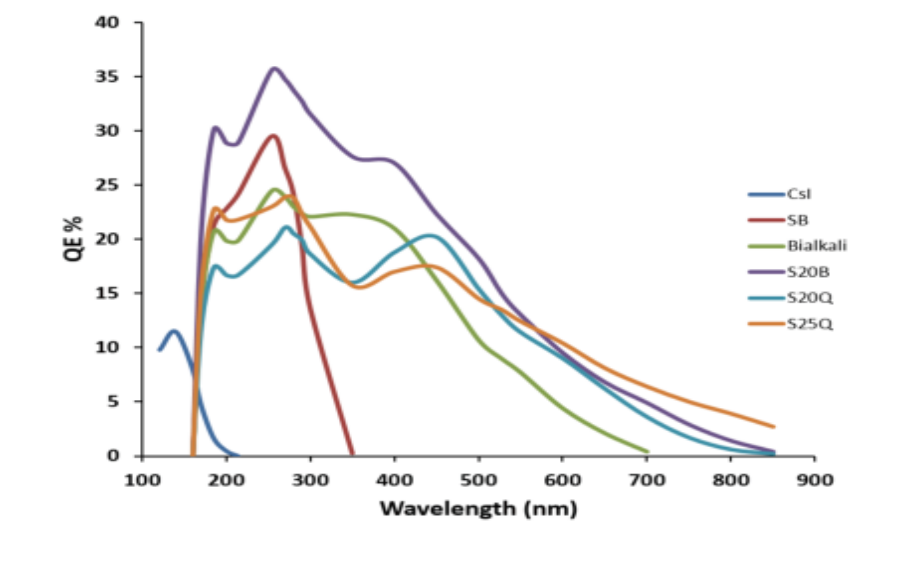

光阴极
S20B
S25R
光谱范围
200-850nm
380-1100nm
峰值量子效率
20% @440nm
22%@720nm
等效噪声（EBI）
< 2 x 10-7 lux @ 20 °C ± 2 °C
< 5 x 10-7 Lux
光子增益
1*104 photon/photon
1.4*104
有效口径尺寸
18mm & 25mm
18mm
荧光屏
P20 /P43
P43
输出窗口
1:1光纤面板
光学门控宽度
Fast： <3ns; Slow option > =50ns
Fast < 5ns
内部DDG 控制
延迟和门宽调节范围
0-10s
延迟和门宽调节精度
10ps
同步接口
外触发输入，触发输出，直接触发（Direct gate）
触发信号
触发阈值 1-5V， 阻抗50欧姆，抖动<100ps
触发固有延迟
<120ns@ 外触发，<40ns @ Direct gate 直接触发

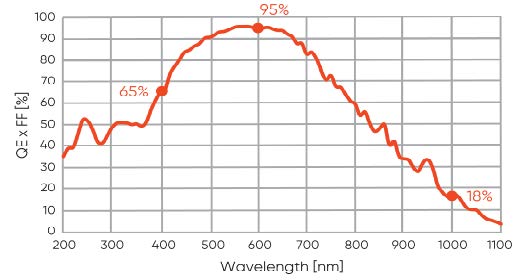

sCMOS 量子效率曲线
