■ 计算机接口： USB，RS-232
解调器

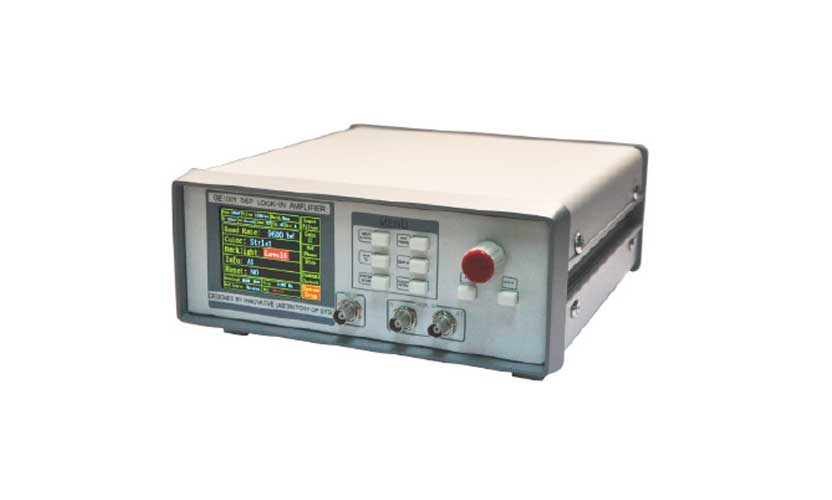

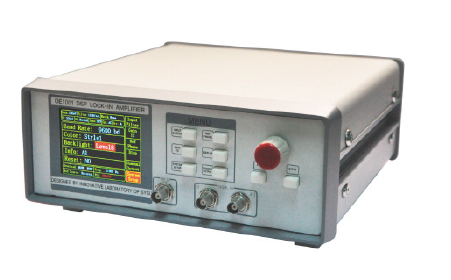

DCS500PA 的核心部件是调制器。相比于模拟的信号乘法器，这款仪器的数字调制器能够有效地遏制直流偏移和失调所带来的测量误差。同时，通过优化该数字调制器内部相干信号的乘法运算，使得其计算误差*小，能够精确的检测出输入的微弱信号。

输出低通滤波器的滚降速率可设定为6、12、18 和24dB/octave。低通数字滤波器是采用无限脉冲响应（IIR) 滤波器结构实现的，其信号处理的采样率高达485 kHz。DCS500PA采用数字调制方法和滤波器结构，保证其相对于模拟锁相放大器来说拥有更高的动态储备（>100dB)、精确的相位（绝对相位误差<1° )、零直流漂移和良好的正交性。此外，在输入信号的频率低于20 Hz 时，还会使用同步滤波器来消除参考信号的谐波影响，保证仪器能够快速的检测出有效的低频信号。

■ 频率范围：50mHz至102kHz

■ 输入阻抗：1MΩ/25pF

■ 输入信号类型 ：方波或正弦波

■ 相位分辨率：0.01°

■ 相位漂移 ：低于10kHz <0.1°/℃；高于10kHz：<0.5°/℃

■ 显示屏：3.5 英寸，320×240彩色TFT

屏幕格式：单通道

显示值：均可显示X、Y、R、 θ值

■ 宽度259mm，深度: 320mm，高度: 115mm(带支

脚)/102mm(不带支脚)
