图谱光电ToupTek     TZM0745B-W2075-TV2050   光学镜头

TZM0745B 系列MZO（Monocular Zoom Objective，连续变倍单筒物镜），采用双端平行光路模块化的设计理念，光学性能优越，可选配性强。是我们专为为机器视觉检测、工业检测、科学研究以及教育领域的应用而设计。

TZM0745B 系列MZO由三大基本模块组成，分别为：连续变倍主体（已经包括辅助物镜，TV镜），支架适配器以及选配模块。除连续变倍主体以外，其他模块用户均可以根据应用需求自行选择。 TZM0745B 系列MZO搭配相机模块（可选）即可组成数码用连续变倍显微镜系统。

连续变倍主体

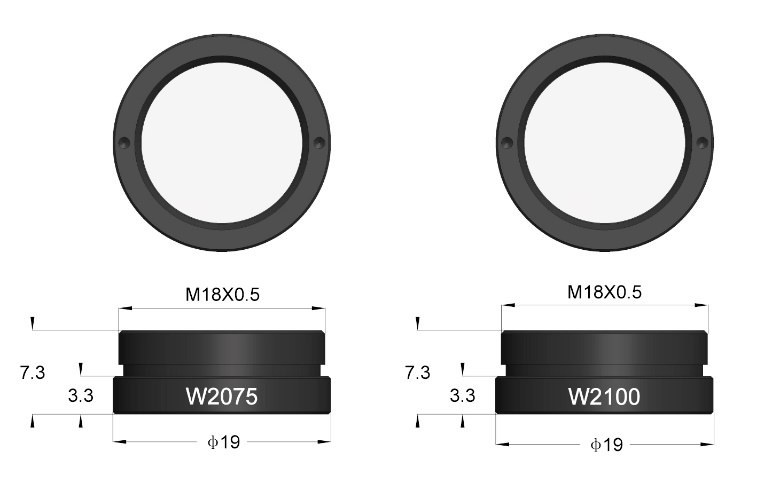

连续变倍用辅助物镜

辅助物镜型号	倍率	工作距离（mm）	物方视场（适配TV050， 0.50X（1/3"传感器）
			低倍	高倍
W2075	0.75X	127	22.86mm	3.56mm
W2100	1.00X	95	17.14mm	2.67mm

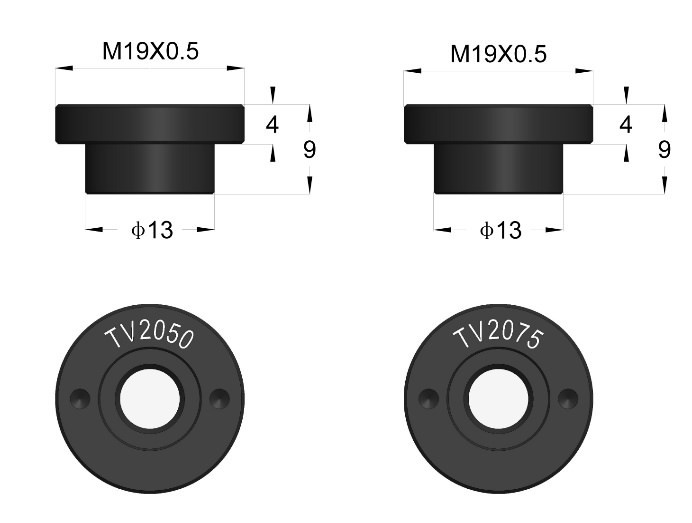

连续变倍用TV镜

TV镜型号	适配传感器
TV2050	1/3"传感器
TV2100	1/1.8"传感器

连续变倍用支架适配器

支架适配器，用于安装口径不同的支架，套在连续变倍主体的中间。其代码为Add，dd为支架安装口径，有45mm同50mm两种。支架适配器与支架的安装方式见图。

TZM0745B 系列MZO搭配不同辅助物镜和TV镜的光学参数列于下面表中。

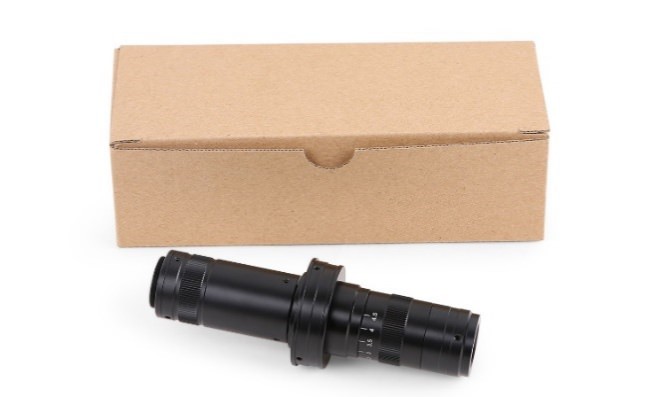

TZM0745B系列MZO主体带支架 A45 或 A50 （可选）的包装如图所示，

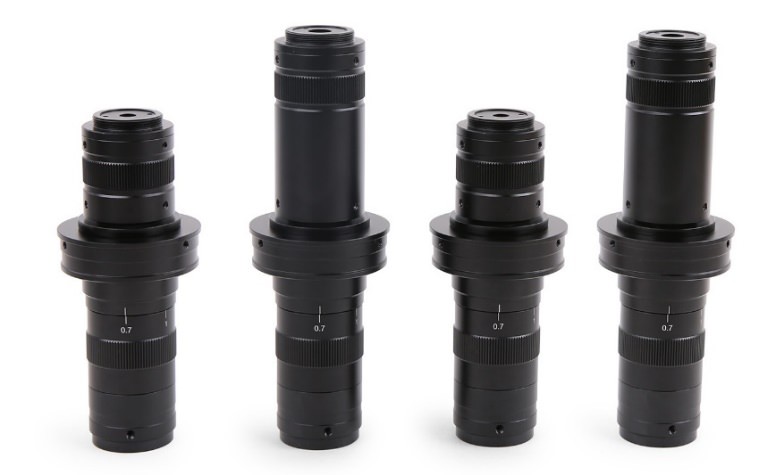

TZM0745B系列MZO主体，包括辅助物镜、变倍主体和TV镜头（可以是TZM0745B-W2100-TV2050,TZM0745B-W2100-TV2075, TZM0745B-W2075-TV2050 或TZM0745B-W2075-TV2075）以及相机适配筒+支架适配器
