图谱光电 ToupTek U830A 显微一体机

图谱光电 ToupTek U830A 显微一体机

型号：	U830A
类型：	显微一体机

13249819590

产品详情

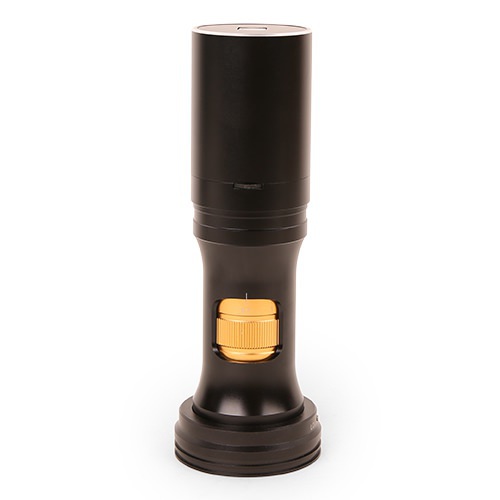

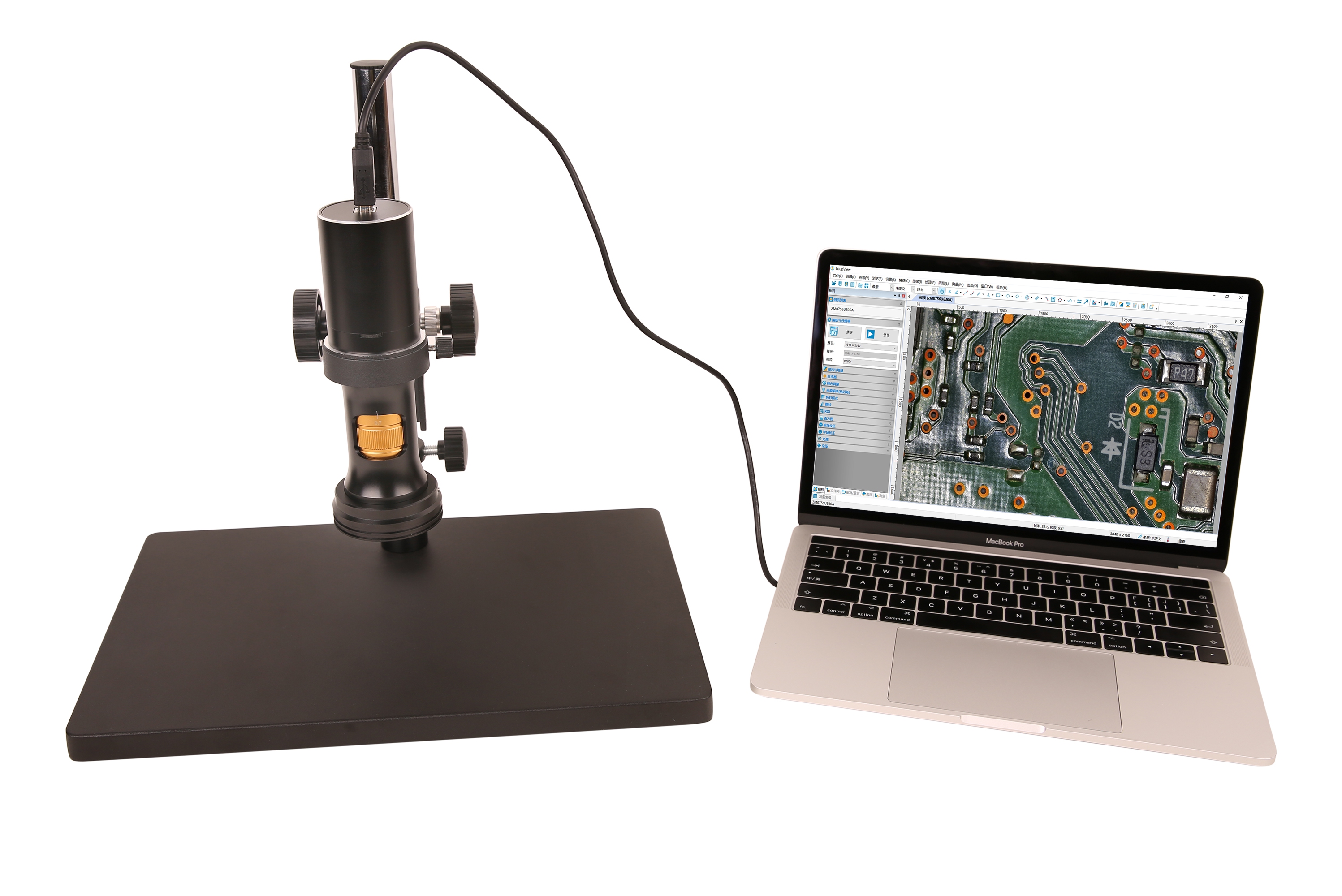

图谱光电 ToupTek U830A 显微一体机

目前 ZM0756U 系列连续变倍USB接口数码显微一体机型号如下表所示。
型号连续变倍主体相机模块可选照明模块
ZM0756U830ATZM0756-W100-TV050U830A无线LED 环形光源(ZM0756DRL-NPC)
无线LED 偏振环形光源(ZM0756DRPL-NPC)
无线LED同轴光源照明器（ZM0756CL-NPC）
ZM0756U510ATZM0756-W100-TV050U510A

总体特性

ZM0756U系列连续变倍单筒主体TZM0756-W100-TV050标准配置参数光学参数
光学主体TZM0756-W100-TV050连续变倍主体，TZM0756主体变倍范围为0.7X-5.6X
工作距离37.5mm-160mm（由辅助物镜决定）
数值孔径NA0.018-0.092（使用W100，1x辅助物镜）
分辨率18.6µm-3.65µm（使用1x辅助物镜）
视场0.99mm-34.28mm
可选物镜0.50x，0.75x，1.00x，1.50x，2.00x（可根据需要选择）
可选其他物镜可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）
主体尺寸188mm x 52mm
支架接口标准50mm
ZM0756U系列可选辅助物镜Wxxx的光学参数辅助物镜参数TV镜头0.5X(1/3"传感器)TV050
低倍高倍
W100，1.0X(80mm WD)倍率0.35X~2.80X
线视场17.14mm2.14mm
NA0.0180.092
W050，0.5X(160mm WD)倍率0.18X~1.40X
线视场34.28mm4.28mm
NA0.0090.046
W075，0.75X(105mm WD)倍率0.26X~2.10X
线视场20.81mm2.86mm
NA0.0130.069
W150，1.5X(51.5mm WD)倍率0.53X~4.20X
线视场11.43mm1.43mm
NA0.0260.138
W200，2.0X(37.5mm WD)倍率0.70X~5.60X
线视场8.57mm1.07mm
NA0.0350.182
备注当使用同轴光照明时，低放大倍率可能会产生渐晕。
当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0756的放大倍率、视场角和NA值由显微物镜的参数决定。

详细参数

ZM0756U后面板接口

ZM0756U系列连续变倍USB接口数码显微一体机后面板接口
型号传感器型号与尺寸像素(μm)G光灵敏度
动态范围
SN比FPS/分辨率采样平均曝光时间
U830A8.3M/IMX415(C)
1/2.8“ (5.57x3.13)1.45x1.45300mV
70dB
44dB30@3840x2160
30@1920x1080
30@1280x720
30@960x5401x1
1x1
1x10.1-2000 ms
U510A5.1M/IMX335(C)
1/2.8“ (5.18x3.89)2.0x2.0505mV
70dB
43dB26@2592x1944
26@1280x960
26@640x4801x1
1x1
1x10.1-2000 ms

HDMI接口数码相机模块
物理接口与按键功能描述
HDMI符合HDMI1.4标准。 用于标准FHD显示器的1080P格式视频输出；
LEDLED状态指示灯；
USB MouseUSB鼠标接口，用于内置XCamView软件的控制；
DC12V12V/1A电源插孔；
SD符合SDIO3.0规范，用于捕获视频与图像的存贮；
相机硬件功能描述
HDMI接口支持HDMI1.4 协议；60fps@1080P；
HDMI 1080P相机H1080PA，与光学连续变倍物镜主体集成在一起
传感器Sony IMX307(C)，1/2.8"(5.57x3.13)，像素尺寸为2.9x2.9µm
G光灵敏度/暗电流/
动态范围/SNR
1300mv with 1/30s/NA/NA/NA
FPS/分辨率60@1920x1080(HDMI)
曝光时间0.01~1000ms
软件功能描述
视频录制视频格式：MP4封装H264/H265编码的2M(1920x1080)视频文件;
存储帧率：50~60fps (与SD 卡性能有关);
图片捕获2M (1920x1080) JPEG 格式，选择SD卡存储;
测量信息存储捕获图像支持测量信息和图像内容分层存储和融合存储功能。
ISP功能支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁等功能。
图像辅助功能放大/缩小（最大10倍数码放大），镜像/翻转，冻结，十字线，图片浏览(Browser)，录制视频回放以及丰富的图像测量功能
将相机各参数恢复为出厂设置将相机各参数恢复为出厂设置
多语言支持英语/简体中文/繁体中文/韩语/泰语/法语/德语/日语/意大利语等多种语言
照明模块
环形光源亮度可调LED照明环形光源（无线）（ TZM0756DRL-NPC）
环形偏振光源亮度可调的LED照明环形偏振光源（无线），（TZM0756DRPL-NPC）
同轴照明光源亮度可调的LED照明同轴光源（无线），同轴光适配器TZM0756CL_NPC
供电方式集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如
安装方式快速秒级吸合式安装，方便简单
亮度调节通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如

应用实例

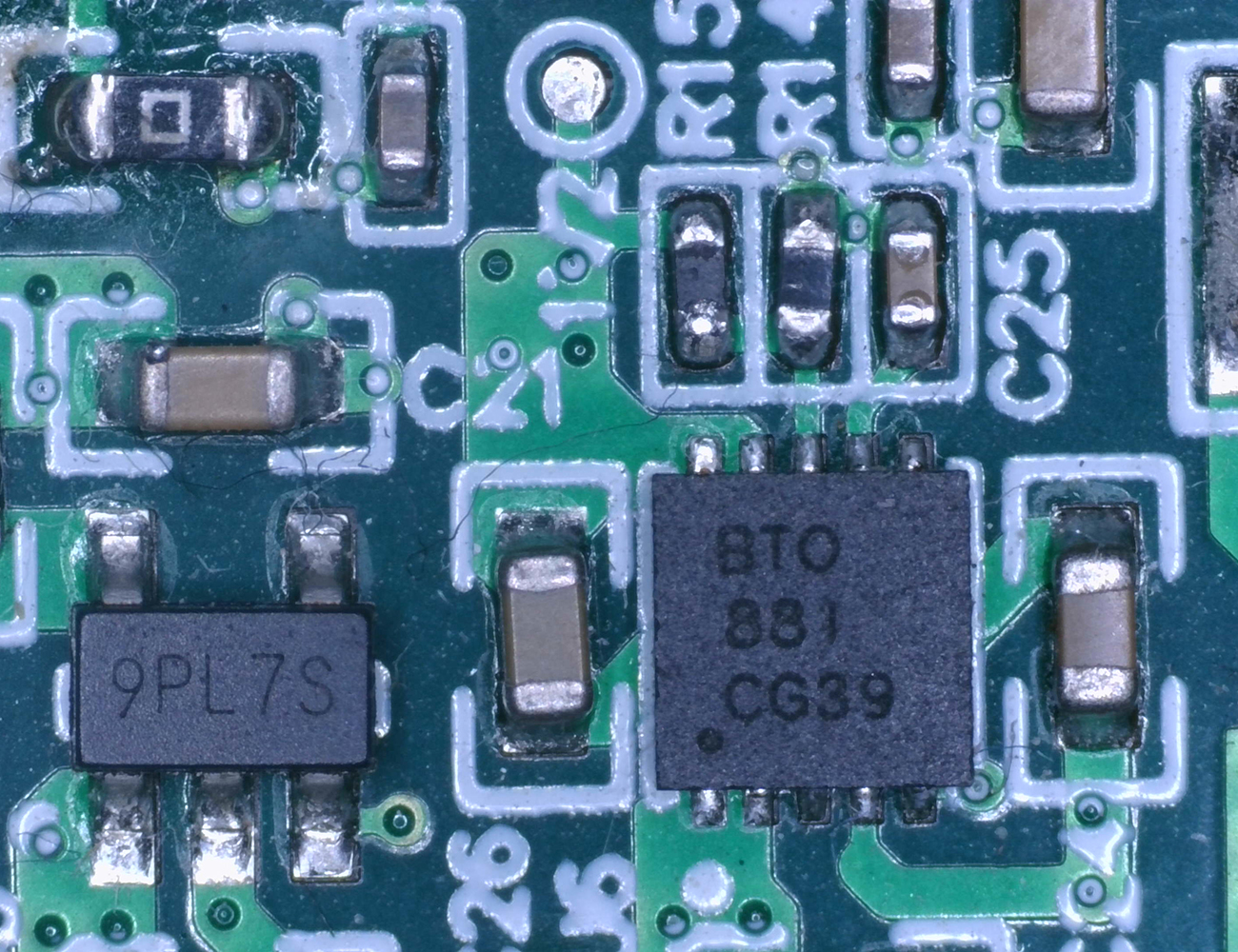

电路板
CMOS传感器芯片
条形码
在同轴光照明下捕获的金属锈迹

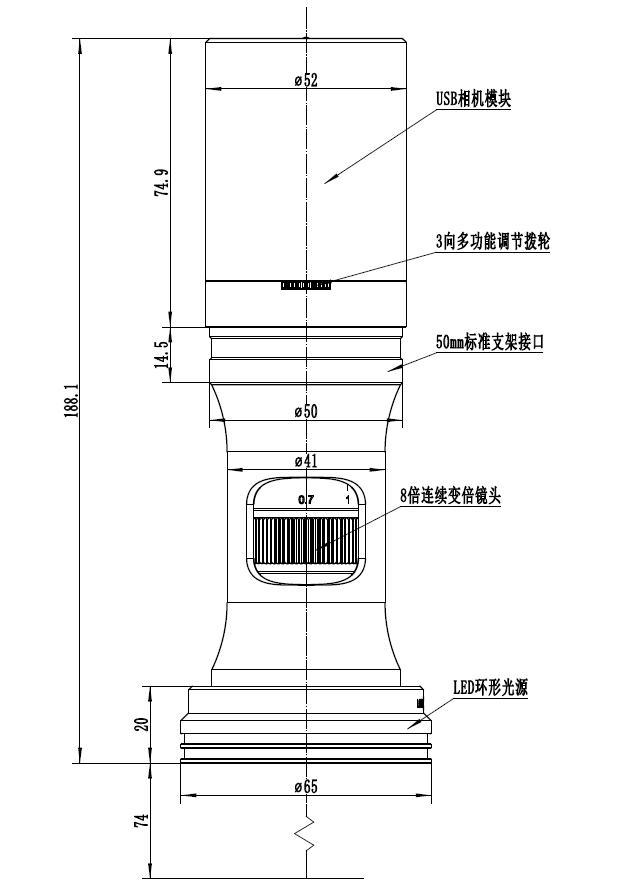

外观尺寸

ZM0756U
