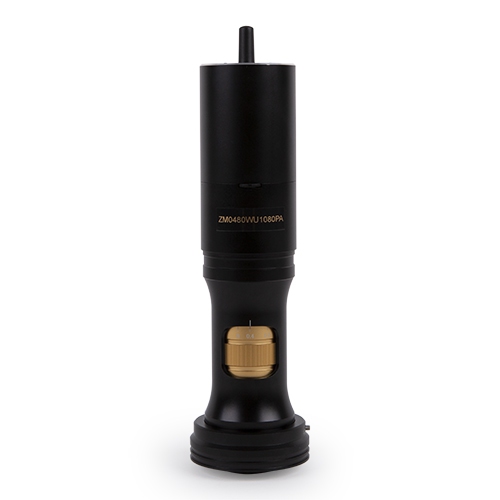

图谱光电 ToupTek ZM0480WU1080PA 显微一体机
光学参数
光学主体
TZM0480-W3100-TV3050连续变倍主体，0.4X-8.0X变倍范围
工作距离
86mm-174mm（由辅助物镜决定）
数值孔径NA
0.01-0.12（使用W3100，1x辅助物镜）
分辨率
27.5um-2.3um（使用1x辅助物镜）
视场
1.6mm-63.9mm
可选物镜
0.50x，0.75x，1.00x（可根据需要选择）
可选其他物镜
可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）

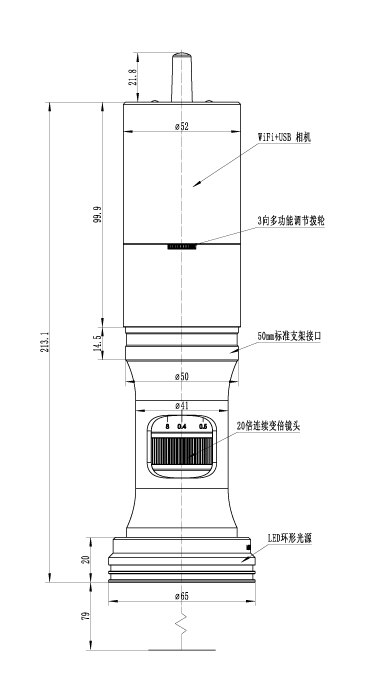

主体尺寸
213mm x 52mm
支架接口
标准50mm
辅助物镜
参数
TV镜头0.5X(1/2.8"传感器)TV3050
低倍
高倍
W3100，1.0X(86mm WD)
倍率
0.20x-4.00x
线视场
31.95mm
1.60mm
NA
0.010
0.112
W3050，0.5X(174mm WD)
0.10x-2.00x
63.90mm
3.20mm
0.005
0.056
W3075，0.75X(115mm WD)
0.15x-3.00x
42.60mm
2.13mm
0.008
0.084
备注
当使用同轴光照明时，低放大倍率可能会产生渐晕。当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0480的放大倍率、视场角和NA值由显微物镜的参数决定。
USB 接口数码相机模块

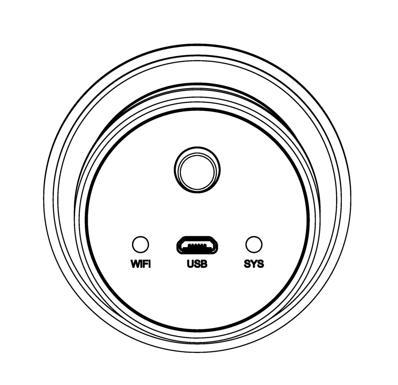

物理接口与按键
功能描述
LED
LED状态指示灯；
Micro USB
连接Micro USB 5V电源给相机供电,此时相机提供WiFi AP连接模式；
连接电脑USB接口实现视频图像传输；
相机硬件
WU1080PA相机
WU1080PA，与光学连续变倍物镜主体集成在一起
传感器
Sony IMX307(C), 2M,1/2.8"(5.57x3.13)，像素尺寸为2.9um x 2.9um
G光灵敏度/暗电流/
动态范围/SNR
1300mv with 1/30s
FPS/分辨率
50@1920*1080(USB), 50@1920*1080(WiFi)
曝光时间
0.01~1000ms
USB/WiFi情况下的软件功能与环境
USB接口
通过Micro USB线连接到电脑，传输MJPEG实时图像,支持50fps@1080P;
WiFi输出
支持802.11b/g/n协议下AP模式，50fps/1920*1080 H264编码视频图像输出和2M（1920*1080）分辨率图像的捕获；
颜色技术
Ultra-Fine颜色引擎以及3D降噪和局部动态范围调整等技术；
ISP功能
支持曝光时间/增益调节（自动/手动曝光），白平衡（手动/自动/ROI白平衡），锐化，3D 降噪，饱和度，对比度，亮度，Gamma以及50HZ/60HZ防闪烁，镜像，上下翻转，彩转灰等功能；
捕获/控制SDK
标准接口API(Windows/Linux/Mac),DirectShow, Twain
相机工作环境
工作温度（摄氏度）
-10~ 50
贮存温度（摄氏度）
-20~ 60
工作湿度
30~80%RH
贮存湿度
10~60%RH
供电电源
USB DC 5V/1A 适配器
软件运行环境
操作系统
Microsoft® Windows® XP/Vista / 7 / 8 /10(32 & 64 位)
计算机配置
CPU:Intel Core 2 2.8GHz 或更高
内存:2GB或更大
WiFi适配器：支持802.11 b/g/n；
显示器:17”或以上
CD-ROM
照明模块
环形光源
亮度可调LED照明环形光源（无线）（TZM0756DRL-NPC）
环形偏振光源
亮度可调的LED照明环形偏振光源（无线），（TZM0756DRPL-NPC）
同轴照明光源
亮度可调的LED照明同轴光源（无线），同轴光适配器TZM0756CL_NPC
供电方式
集成式供电，从此再无电源线缠绕烦恼，样品观察更加自如
安装方式
快速秒级吸合式安装，方便简单
亮度调节
通过3向多功能调节拨轮以及软件界面实现硬件与软件同步光强调节，挥洒自如
电话：0755-83512170；手机：13249819590；QQ:2577758288；邮箱：2577758288@qq.com
ZM0480WU1080PA连续变倍单筒主体TZM0480-W3100-TV3050标准配置参数
光学参数
光学主体
TZM0480-W3100-TV3050连续变倍主体，0.4X-8.0X变倍范围
工作距离
86mm-174mm（由辅助物镜决定）
数值孔径NA
0.01-0.12（使用W3100，1x辅助物镜）
分辨率
27.5um-2.3um（使用1x辅助物镜）
视场
1.6mm-63.9mm
可选物镜
0.50x，0.75x，1.00x（可根据需要选择）
可选其他物镜
可选商业无限远显微镜用物镜（生物显微物镜与金相显微物镜均可）
主体尺寸
213mm x 52mm
支架接口
标准50mm
ZM0480WU1080PA可选辅助物镜W3xxx的光学参数
辅助物镜
参数
TV镜头0.5X(1/2.8"传感器)TV3050
低倍
高倍
W3100，1.0X(86mm WD)
倍率
0.20x-4.00x
线视场
31.95mm
1.60mm
NA
0.010
0.112
W3050，0.5X(174mm WD)
倍率
0.10x-2.00x
线视场
63.90mm
3.20mm
NA
0.005
0.056
W3075，0.75X(115mm WD)
倍率
0.15x-3.00x
线视场
42.60mm
2.13mm
NA
0.008
0.084
备注
当使用同轴光照明时，低放大倍率可能会产生渐晕。
当使用无限远显微物镜作为辅助物镜（可能需要显微物镜适配器）时，TZM0480的放大倍率、视场角和NA值由显微物镜的参数决定。
WD：工作距离（Working Distance）；
NA：数值孔径（Numerical Aperture）；
