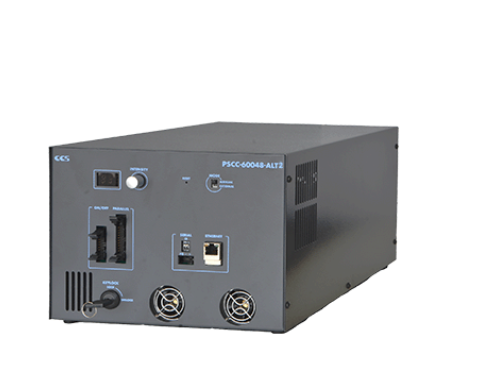

CCS希希爱视 PSCC-60048-ALT2 模拟电源

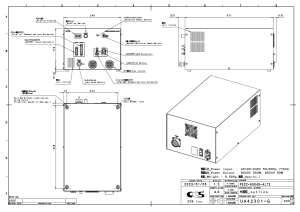

| 外观尺寸 | W 240 mm x D 371 mm x H 173 mm |
|---|
| 适合光源(输出定额) | 43 VDC max., 602 W max. (including 50 W max. for fans) |
|---|
| 通道数 | 1 channel |
|---|
| 发光方式 | 常时发光 |
|---|
| 驱动方式 | Constant-current system |
|---|
| 调光方式 | 可变电流控制 |
|---|
| 输入电压 | 100 to 240 VAC(+10%, -10%) |
|---|
| 消耗功率 | 770 VA typ. |
|---|
| 涌入电流(typ) | 49 A (at 100 VAC), 105 A (at 240 VAC) from a cold start |
|---|
| 调光 | Set the Manual/External switch (MODE) to Manual.
Set any of 256/1000 steps via the setting switch (Parallel communications: Adjustment to 256 steps only).
Press and hold the switch for 2 seconds to lock the light intensity value. |
|---|
| 错误检测显示 | On the Digital display |
|---|
| 错误检测输出 | Parallel communication:
Output at pins 19 and 20: Photocoupler insulation, open collector output,
short circuit at alert (load current of 10 mA or less)
EIA-485 communication:
Checked by using a status command through EIA-485 communication
Ethernet communication:
Checked by using a status command through TCP/IP or UDP/IP communication |
|---|
| 输出端口 | Metal connector PRC04-12A26S-37F (Tajimi Electronics co.,ltd) |
|---|
| 外部控制端口 | ON/OFF control (available in any light intensity control modes): MIL connector, 10 pins XG4A-1031 (manufactured by OMRON)
Light intensity control (for Parallel communications): MIL connector, 20 pins XG4A-2031 (manufactured by OMRON)
Light intensity control (for EIA-485 communications): e-con connector, 3 pins
Light intensity control (for Ethernet communications): RJ-45 connector |
|---|
| 适合规格 | CE, UKCA, RoHS |
|---|
| 使用温湿度 | Temperature: 0 to 40°C, Humidity: 20 to 85%RH (no condensation) |
|---|
| 保存温湿度 | Temperature: -20 to 60°C, Humidity: 20 to 85%RH (no condensation) |
|---|
| 冷却方式 | Forced air cooling |
|---|
| 重量 | 8500 g |
|---|
| 材质 | Steel sheet, Cover thickness: 1.0 mm, Chassis thickness: 1.6 mm, N3 (leather tone) |
|---|
| 附属品 | Instruction Guide, 2m long 3-prong AC power cord with ground terminal, Two locking Keys |
|---|
| Program | 【Sample Program】
Sample programs are available. See the 选件 tab. |
|---|
与PSCC-60048(A)的主要规格差异
PSCC-60048-ALT2（PSCC-60048(A)同等品）的 PSCC-60048-ALT2 和 PSCC-60048(A) 之间相比较,规格上的共通点和差异点一览表。详细情况请参考对比资料。
共通规格
| 适用光源（额定） | DC43V 或以下 602 W max.（其中、风扇用50 W max.） |
|---|
| 外部控制 | 并行通信、EIA-485、以太网通信 |
|---|
主要规格差异
※红色部分是 PSCC-60048 (A) 和 PSCC-60048-ALT2 的区别
PSCC-60048(A) | 項目 | PSCC-60048-ALT2PSCC-60048(A)同等品 |
|---|
| AC 100～240 V（+10% -15%)、50/60 Hz | 输入电源 | AC 100～240 V（+10% -10%)、50/60 Hz |
|---|
55 A（AC 100 V 時）、70 A（AC 240 V 時）
※冷启动时 | 涌入电流(typ.) | 49 A（AC 100 V 時）、105 A（AC 240 V 時）
※冷启动时 |
|---|
| 750 VA | 消耗功率(typ.) | 770 VA |
|---|
| 10 秒以上 | 电源重启时 | 40 秒以上 |
|---|

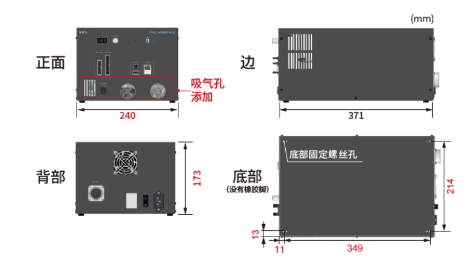

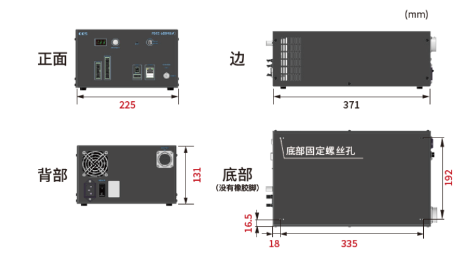

| W 225 × D 371 × H 131 mm | 外形尺寸 | W 240 × D 371 × H 173 mm |
|---|
| 7,000 g以下 | 質量 | 8,500 g以下 |
|---|
 | 吸气孔位置
底部固定螺丝孔 |  |
|---|
