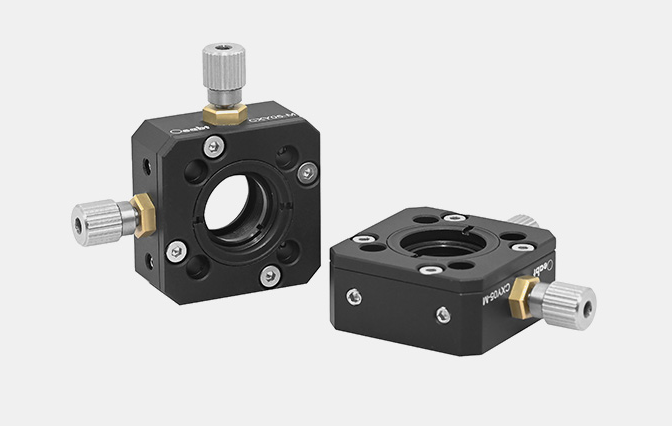

Oeabt 基座光学 CXY05-M 16mm笼式XY调整架
产品说明
• SM05（0.535”-40）内螺纹；
• 提供±1.0mm的平移行程；
• 可安装Ø12.7mm最厚为5.8mm的光学元件；
• 兼容安装SPCM系列Ø4mm支杆；
• 兼容16mm笼式系统和SM05系列透镜套筒；
•
16mm的笼式系统通常较小，可以在空间有限的情况下发挥其优势。XY平移调整架在笼式系统中用于安装透镜并实现在XY平面上的微小调整。可以使透镜相对于光轴方向沿着X轴和Y轴方向微调，以达到更好的成像效果。
| 型号 | CXY05-M
|
| 规格 | 27.9*27.9*12.7mm
|
| 可调行程 | ±1.0mm，0.25mm/转
|
| 中心孔径 | SM05（0.535”-40）内螺孔
|
| 通孔间距 | Ø4.03mm，间距16*16mm
|
| 重量 | 24.4g
|
| 材质 | 7075铝合金 |
