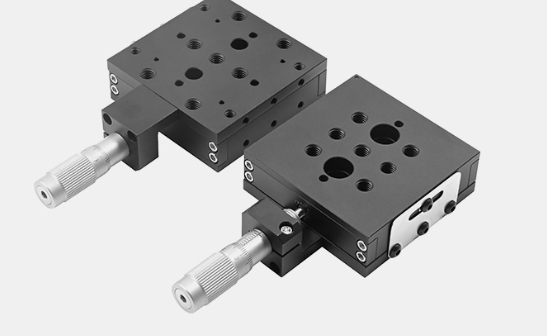

Oeabt 基座光学 TSX-LD1 线性位移台
产品说明
• 线性行程范围：12mm；
• 配置SM13测微头：驱动螺距0.5mm，分度10μm；
• 台面多螺孔阵列，便于集成其它光机件；

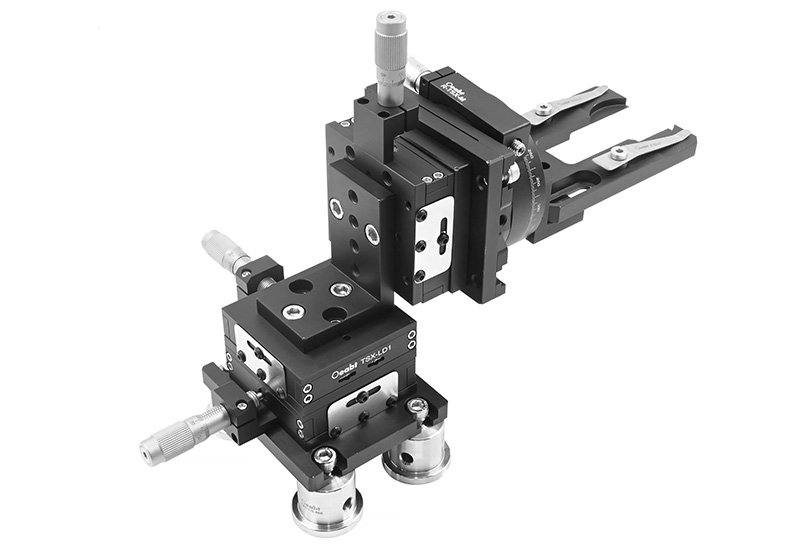

• 模块化设计便于将位移台组合成XY和XYZ配置；
• 提供测微头和直流驱动器版本；

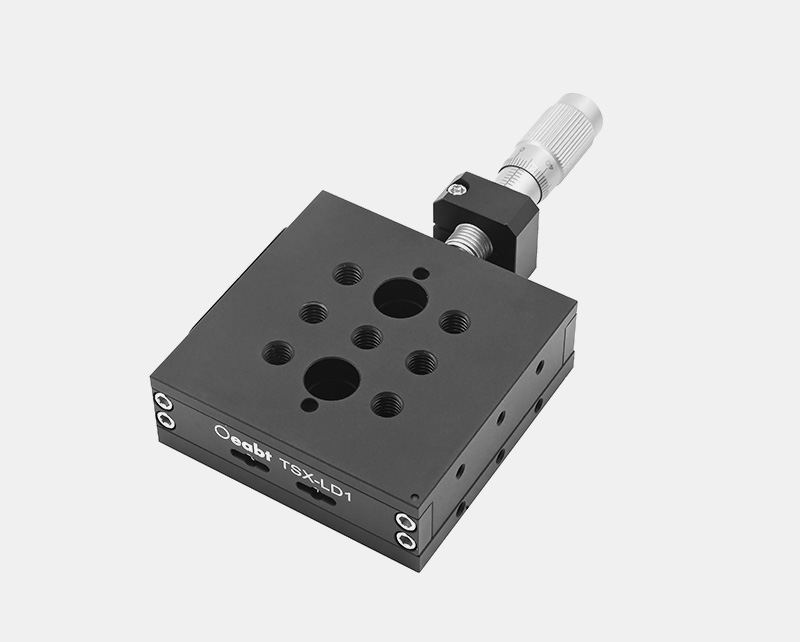

TSX-LD1位移台采用硬化不锈钢线性轴承，提供单轴线性运动用于平移应用。该位移台提供了12mm的行程范围，驱动方式配置了SM13测微头，驱动螺距0.5mm，分度10μm。
| 型号 | TSX-LD1
|
| 规格 | 61.0*81.7*20.5mm
|
| 台面尺寸 | 61.0*61.0mm
|
| 行程范围 | 12mm
|
| 驱动方式 | SM13测微头：驱动螺距0.5mm，分度10μm
|
| 螺孔类型 | 上面板：M6*7处，M6*2处（沉头孔）；底面板：M4*4处，M6*7处
|
| 重量 | 226.4g
|
| 材质 | 7075铝合金
|
示意图
通用参数TSX-LD1 线性位移台
• 线性行程范围：12mm；
• 配置SM13测微头：驱动螺距0.5mm，分度10μm；
• 台面多螺孔阵列，便于集成其它光机件；
• 模块化设计便于将位移台组合成XY和XYZ配置；
• 提供测微头和直流驱动器版本；
TSX-LD1位移台采用硬化不锈钢线性轴承，提供单轴线性运动用于平移应用。该位移台提供了12mm的行程范围，驱动方式配置了SM13测微头，驱动螺距0.5mm，分度10μm。
