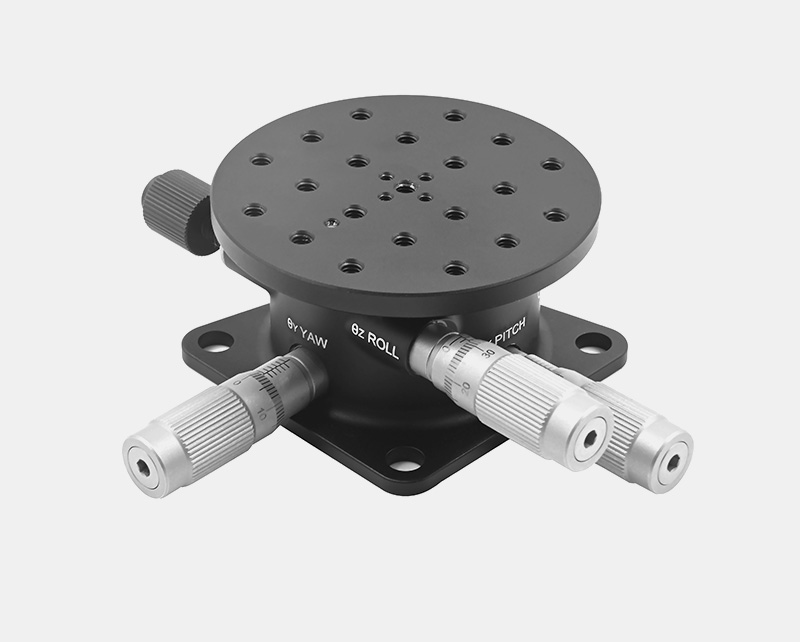

Oeabt 基座光学 TAP-TR 倾斜旋转位移台
产品说明
• 测微头控制仰俯、倾斜和旋转；
• 调节范围：仰俯倾斜±4.1°，旋转±9.5°；
• 台面高度：37.5mm；
• 手拧旋钮可限位、临时锁定θXYZ轴；
• 台面M4螺孔阵列，间距12.5mm；
TAP-TR倾斜旋转位移台可实现±4.1°的俯仰、倾斜调节以及±9.5°的旋转调节。配置SM13测微头控制俯仰、倾斜和旋转，分度值为10µm。转动一圈测微头可实现1.85°（分辨率0.037°）的仰俯倾斜调节和1.7°/转（分辨率0.034°）的旋转调节。
| 型号 | TAP-TR
|
| 规格 | Ø70.0*37.5mm（不含测微头）
|
| 调节范围 | 仰俯倾斜：±4.1°，精度1.85/转，分辨率0.037°
旋转：±9.5°，精度1.7°/转，分辨率0.034°
|
| 螺孔类型 | M4*21处，M6*3处（通孔）
|
| 负载能力 | 2kg |
| 重量 | 318.9g
|
| 材质 | 7075铝合金
|
示意图
通用参数TAP-TR 倾斜旋转位移台
• 测微头控制仰俯、倾斜和旋转；
• 调节范围：仰俯倾斜±4.1°，旋转±9.5°；
• 台面高度：37.5mm；
• 手拧旋钮可限位、临时锁定θXYZ轴；
• 台面M4螺孔阵列，间距12.5mm；

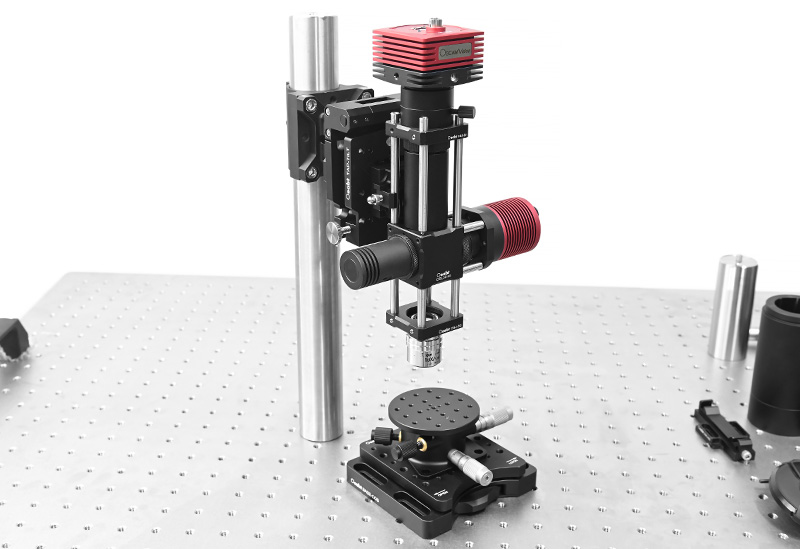

TAP-TR倾斜旋转位移台可实现±4.1°的俯仰、倾斜调节以及±9.5°的旋转调节。便于将光学器件和相应的夹具与平面对准，并能在该平面内进行旋转。
