产品说明
• 用于Ø25mm接杆的安装夹块；
• 两种夹块长度，适用不同安装需求；
• 前面板有M4/M6螺孔阵列，可安装不同光机组件；
• 背面夹块装置可实现文档垂直定位；
• 夹块搭配M6柱头螺丝，如需快拆手柄可另行拍下，能快速拧紧和拆卸；
能够提供刚性的通用安装表面。这些安装夹可以像面包板一样用来固定我们的各种光机械安装座。夹持机制可以直接兼容我们的Ø25mm接杆。
| 型号 | CFP-A25 | CFP-B25 |
| 规格 | 35.0*46.9*35.0mm | 35.0*110.0*35.0mm |
| 夹块长度 | 24.0mm | 87.0mm |
| 夹持孔径 | Ø25.04mm | |
| 螺孔类型 | M4*8处、M6*5处 | |
| 材质 | 7075铝合金 | |
示意图
通用参数

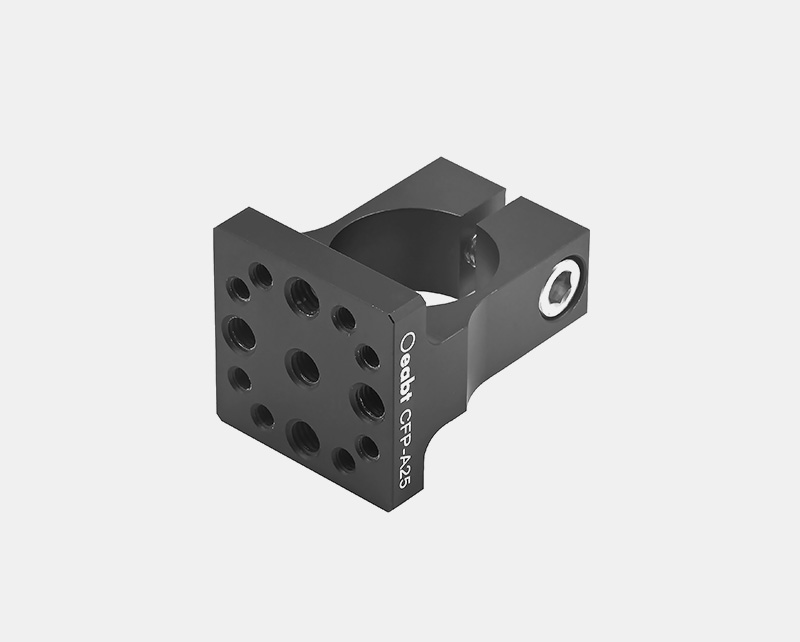

CFP-A25 笼式接杆夹块
• CFP-A25接杆夹块采用公制规格；
• 接杆孔位Ø25mm，兼容Ø25mm不锈钢接杆支杆；
• 连接台面有多个规则排列的M4/M6螺纹孔，可安装不同光机组件；
• 背面夹块装置可实现稳定垂直定位，每个夹块搭配M6帽头螺丝；
• 我们还提供快拆手柄搭配使用，可快速简单的拧紧和拆卸，如需要快拆手柄的可另行拍下；

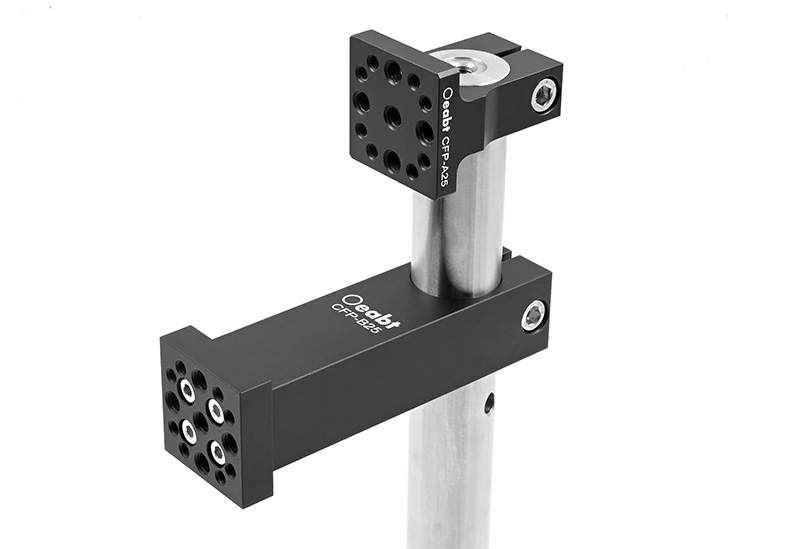

能够提供刚性的通用安装表面。这些安装夹可以像面包板一样用来固定我们的各种光机械安装座。夹持机制可以直接兼容我们的Ø25mm接杆。通过沿接杆滑动的背部夹持机制可以实现竖直方向的定位。一旦达到所需的垂直位置，使用锁定螺丝启动夹持机制。快速连接夹持安装架，用于30mm和60mm笼式系统，方便嵌入和移出笼式系统。连接台面有规则排列M6/M4螺纹孔可安装不同的光机组件。单个锁定螺丝允许单手操作。
