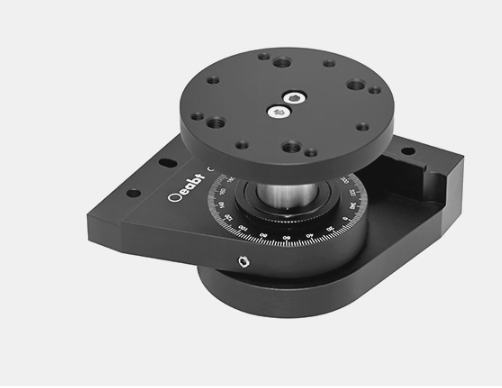

Oeabt 基座光学 CST-X180 旋转安装座
产品说明
• 360°旋转安装台，激光刻度，分度2°；
• 两个支脚台之间±90°角位移；
• 可独立锁定的安装支脚板；
• 垂直高度23.8mm的调节范围；
• 台面多螺孔阵列，便于元件安装；

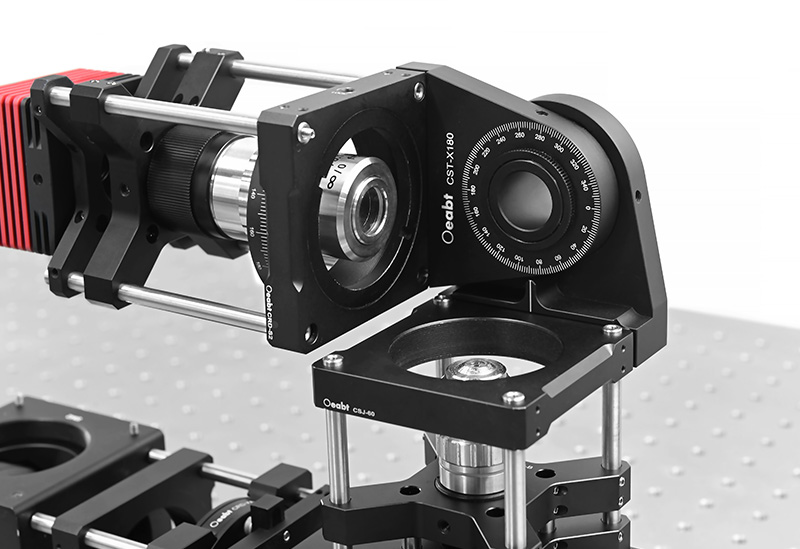

旋转安装座是搭建需要任意调整角度的光谱仪，或其它棱镜和基于光栅的系统的理想选择。两个安装支脚之间可±90°旋转位移，可搭配笼板使用集成于笼式系统内。
| 型号 | CST-X180 |
| 规格 | 83.9**83.9*63.6mm
|
调节范围
| 安装板：360°旋转
|
支脚台：互为±90°角旋转（可锁定）
|
接杆：23.8mm的垂直高度调节（可锁定）
|
| 螺孔类型 | M4*8处，M6*4处，M4*2处（沉头孔）
|
| 材质 | 7075铝合金+304不锈钢
|
| 重量 | 462.6g
|
示意图
通用参数
CST-X180 旋转安装座
• 360°旋转安装台，激光刻度，分度2°；
• 两个支脚台之间±90°角位移；
• 可独立锁定的安装支脚板；
• 垂直高度23.8mm的调节范围；
• 台面多螺孔阵列，便于元件安装；
基板上激光刻有360°，每2°增加的刻线用以辅助对准。此外，安装板可以独立锁定。在基座支脚部分锁定位置后，对搭载在其台面上的光元件可自由旋转360°，且提供23.8mm的垂直高度调节。
