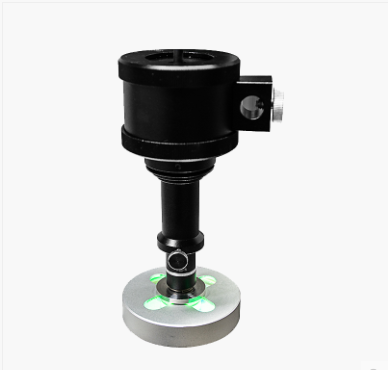

PERFECT     泊菲莱   PLS-FTC 五点法测光功率密度组件

因氙灯光源输出光斑的光功率密度分布并不均匀，需要通过在圆形光斑中选取五个点测量光功率密度，通过公式计算平均光功率密度，用于量子产率等数值计算。

PLS-FTC五点法测光功率密度组件依据《太阳能光催化分解水制氢体系的能量转化效率与量子产率计算》（GB/T 26915-2011）中圆形光斑的光功率密度测量方法而设计。 PLS-FTC五点法测光功率密度组件主要用于五点法辐照度测试的精确定位，同时可以避免其他测量点位光线的干扰，使测试所得数据更为精准。

关键特征

● 采用滑动式卡槽设计，操作简便、可快速准确定位；

● 具有导光筒结构，可有效避免杂散光及其他测量点位光线的干扰；

● 可直接测量出光口的光功率密度，亦可加装延长筒测量实际工作面的光功率密度；

● 延长筒长度可调，调节范围为8~12 cm；

● 可匹配

安装使用

● 将PLS-FTC五点法测光功率密度组件旋于氙灯光源出光口位置，将光功率计固定在PLS-FTC五点法测光功率密度组件上；

● 测量氙灯光源照射光斑中心点的光功率密度E中心，根据光功率计显示数值记录相应数据；

● 向下按压PLS-FTC五点法测光功率密度组件并滑动至边缘4个相应位置，依次测量并记录4个边缘位置的光功率密度数值E边缘1、E边缘2、E边缘3、E边缘4；

● 根据如下公式（1）计算平均光功率密度：

示例：使用PLS-FTC五点法测光功率密度组件和PL-MW2000强光光功率计测得光功率密度数值如下：E中心=1374 mW/cm2，E边缘1=584 mW/cm2，E边缘2=548 mW/cm2，E边缘3=566 mW/cm2，E边缘4=522 mW/cm2根据公式（1）计算得到

根据公式（1）计算得到
